[HC热泵网络新闻] 一、项目概述
该项目是新港橡胶厂职工的热水洗浴项目。该项目共有4栋宿舍楼，每栋宿舍楼共有6层，其中两层楼高13层，两层楼高11层。每个房间都有热水**，每个房间大约有6名员工。住宿员工人数分别为468、468和396、396。
情况：
●屋顶上的水箱和主机有一定的承重位置，屋顶通风良好。
●热源设备计划采用绿色节能的空气能热泵热水机组。
●每个建筑物的屋顶上已经有冷水箱，需要两套分别为2吨和8吨的保温水箱。
●每人沐浴水为40升/天，每天的沐浴总量为468×40L = 18720L = 1 8. 7吨，396×40L = 15840L = 1 5. 84吨。
●每座建筑物实际上是按20吨设计的，系统分为两个单元设计。每个单位为10吨。也就是说，整个沐浴系统分为8套，每套10吨，总水量为80吨。
二、设计说明
1、施工单位提供的项目相关信息和设计要求。
2 **当前的设计规范和规定。
（1）“建筑给排水设计规范” GB50015-2003
（2）“室外供水设计规范” GBJ13-86（1997年版）
（3）“二次供水设施卫生规范” GB17051-1997
（4）“给排水映射标准” T50106-2001
（5）《建筑给排水排水及供热工程施工质量验收规范》 GB50242—2002
3、设计参数。

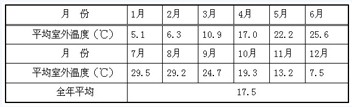

（[1）室外天气参数区域：上海
＃hc360分页分＃
（[2）冷热水参数
（[3）热水配额参数
三、主机设备选择计算（针对每个单元而设计）
每日平均热水消耗量的计算：
V = 10,000L，也就是10吨。
（一），计算热水的热负荷
每天的热水消耗量约为1 0. 0吨。自来水温度是根据全年最低的15°C计算得出的，热水出口温度为55°C，因此每天的热水热量负荷为：
Q = V·c·（tr-tl）/ 860（Kcal / KW.h）
= 10000×（55-1 5） / 860
= 46 5. 11kw.h
在公式中：Q——热负荷（kw.h）
V——热水量（L）
c——水的比热，1kcal /（L•℃）
tr——热水温度（℃）
tl——冷水（自来水）温度（℃）
四、单位选择，计算机数量和工作时间
为空气能热泵热水器选择了5P单元。在正常工作条件下，本机的加热能力为1 8. 0kw。如果正常条件下的工作时间为1 2. 0小时（通常该设备的工作时间不应超过每天14h），则所需的设备数为：
N = Q /（T·W）= 46 5. 11 /（1 2. 0×1 8）
= 2. 10个单位，N = 2个单位。
在公式中：N——单位数（p）
Q——热负荷（kw.h）
T——在标称条件（h）下设置的单位工作时间
W——额定工况下的单位制热能力（kw）
修改工作时间：
Ts = Q /（N·W）= 46 5. 11 /（2×1 8）
= 1 2. 64h
在公式中：Ts——在标称条件（h）下设备的实际运行时间
Q——热负荷（kw.h）
N——单位（套）的数量
W——额定工况下的单位制热能力（kw）
结论：在标称条件下，使用两个5P装置，每天工作1 2. 64小时，可在55°C（温度升高40度）下产生10吨热水。 ＃hc360分页分＃
五、冬季检查
考虑到白天和晚上的室外温差，并结合热泵供热运行的热效率受环境温度影响的特征，建议将设备在冬季的实际工作时间设置为6：上午00到晚上10:00在此时间段内，最低的本地平均室外温度约为0°C。检查5P单元的性能曲线表。当环境温度为0℃时，设备的加热能力为10kw。两个5P热泵机组每天加热1 0. 0吨55℃热水的时间为：
Td = Q /（N·Wd）= 46 5. 11 /（2×1 0） = 2 3. 2555h
超过14个小时，必须配置辅助电加热系统。电加热系统的功率为18KW。冬季主机的启动时间为：
Td = Q /（N·Wd）= 46 5. 11 /（2×10 + 1 8） = 1 2. 23h
小于14，因此设计合理。
在公式中：Q——单位冬季的日供热量（kw.h）
Wd——冬季机组单机每小时制热量（kw）
N——单位（套）的数量
Td——冬季单位日常运行所需的时间（小时）
使用2个5P装置可以满足冬季的供暖需求。系统中的电辅助加热配置为18KW。
六、结论
通过上述设计计算，可以得出结论，选择2台5P热泵热水机组和18KW辅助电辅助供暖装置，可以满足当日产1 0. 0吨55℃的项目的要求。环境温度为0℃以上。热水需求（温度上升40度）。
七、系统原理图和优点描述

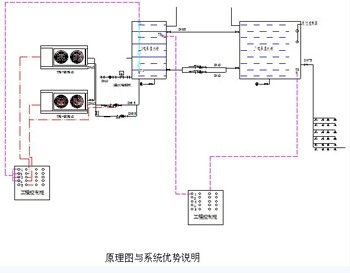

（一）杭州空气能热水器热水工程，系统原理图
1、单元配置：为该项目设计了2个5P热泵单元；
2、补水方法：将冷水从供水管道连接到保温水箱（2吨），将2吨水箱补充到8吨水箱，由8吨水箱控制电磁阀和液位开关；
3、加热控制：2个单元分别加热2吨保温水箱。当T1温度低于50°C时杭州空气能热水器热水工程，机组和循环泵将启动，而当T1达到55°C时，机组和循环泵将停止；
4、定时加热：该系统还可以设置定时加热，具体时间段可以根据时间情况进行调整，如果有低功率，最好设置低功率时间；
5、辅助系统：该系统采用18KW电加热，仅在环境温度低于5°C时启动；
6、管道循环：管道将在固定的温度，固定的时间循环，一旦打开就会有热水，可以根据工作人员的下班时间进行调整；
7、智能控制：该系统是全自动控制，不需要特别注意。 ＃hc360分页分＃
（二），系统优势描述
1、冷热水不混合，8吨大水箱的温度绝不低于45°C；
2、水箱要单独装入，以免冷热水混合；
3、加热时间可以调整为低电时间段，从而节省运行成本；
4、主机集中加热小水箱，小水箱升温更快；
5、膨胀阀采用热力膨胀阀，故障率低，控制精度高；
6、当系统用水量很大时，2吨水箱中总是有水，并且由于缺水，主机将不会进入保护状态； </ p>
7、与单个水箱相比，系统2个水箱分开以承受负荷，从而减小了地板上的集中压力；
8、主机的加热功能和其他循环功能彼此独立，互不影响；
9、系统独特的液位和温度双重控制功能可以满足为大型水箱补充45度以上的热水的要求。 ＃hc360分页分＃
八、系统投资成本会计

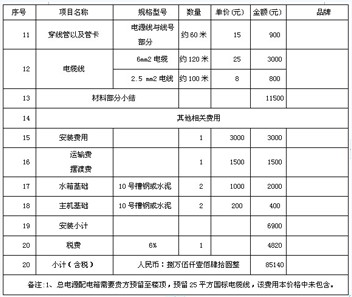

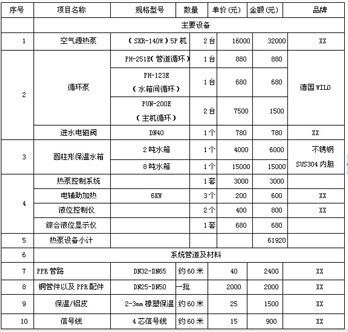

10吨项目预算
