郭艺1
1.上海安科瑞电气有限公司，上海201801
摘要：介绍了Ankerui的智能电表和ACREL-2000电力监控系统在智能建筑工程中的应用。现场层使用ACR系列和PZ系列电表收集配电系统各电路的电气参数，并使用ARTU-K32系列多回路远程信令设备收集开关信号。现场仪表通过通讯网络传输到后端电力监控系统温州监控安装公司，Acrel-2000电力监控系统实现了遥测和遥信自动化监控，从而实现了配电系统管理的自动化。
关键字：温州喜来登酒店，智能仪表，开关量采集，Acrel-2000配电监控系统
0概述
温州喜来登酒店，原名温州锦绣假日酒店，由温州锦绣酒店投资公司与喜达屋集团共同投资兴建，直接投资超过3亿元人民币。温州喜来登酒店位于温州市中心的温州火车站大道与锦绣路的交汇处。它是温州第二高的五星级酒店，占地7600平方米，总建筑面积约46000平方米。它主要由2层地下室，25层主楼和5层讲台组成。温州喜来登酒店的配电监控系统的设计是由上海安克瑞电气有限公司承担的。作为其楼宇自动控制系统的一部分，配电监控系统的监控范围涵盖了安装在空调机房中的所有电源。配电室中的高低压开关柜仪表，4个变压器温湿度控制器和应急发电机。
温州喜来登酒店有两个配电室，一个大一小，都位于讲台的三楼，应急发电机位于讲台的二楼。配电监控系统监控范围内的6台ABB REX521微机保护设备，7台ACREL ACR320EK网络功率计温州监控安装公司，128台ACREL PZ96-E4可编程智能电表和4台LD-B10变压器温湿度控制器集中在两个配电室中。英国深海5220应急发电机位于讲台第二层的发电机室。其运行数据由555控制模块收集，并上传到上层监控主机。
1系统组成
ACREL-2000配电监控系统采用分层分布式结构。

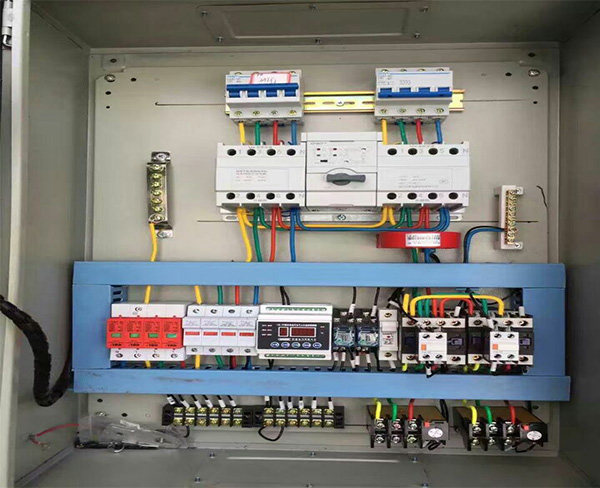

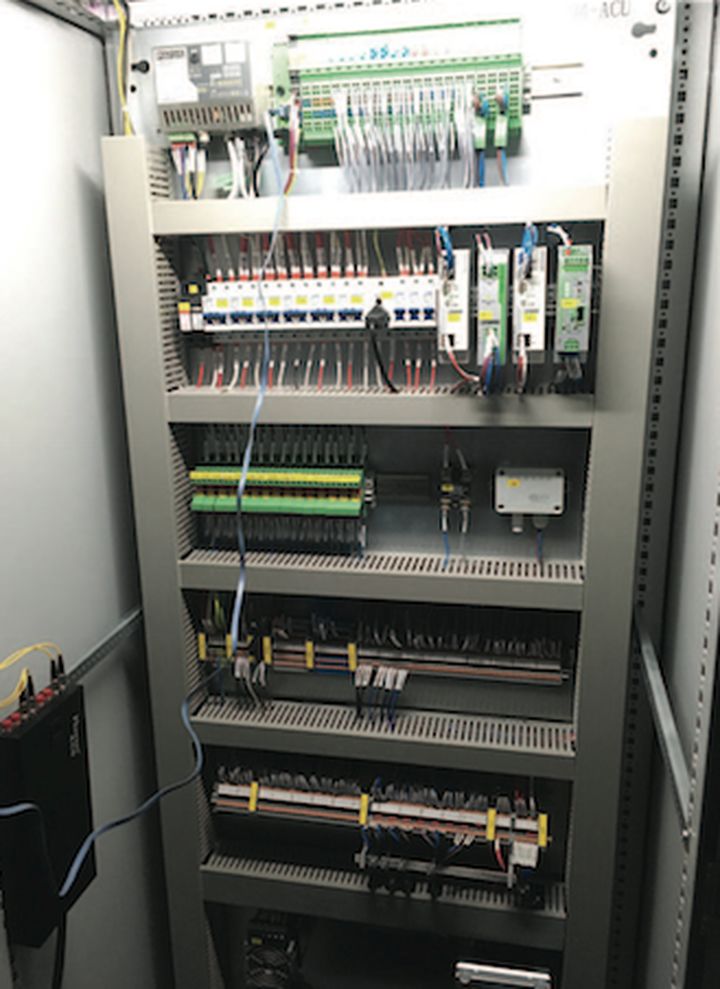

现场设备层上的主要设备是：多功能网络功率计，微机保护装置，变压器温湿度控制器和应急柴油发电机控制模块555。这些设备分别对应于相应的主要设备或安装在电气中机柜，或安装在设备机柜上。全部采用RS485通讯接口，并通过现场屏蔽双绞线进行网络通讯，实现现场数据采集。
通信控制层主要是：通信服务器，其主要功能是收集散布在现场的采集设备，完成数据传输协议的转换（将RS485转换为RS23 2）并将其发送给站点控制层监控主机，完成现场层与站点控制层之间的数据交互。
站控制管理：配备高性能工业计算机，监视器，UPS电源，打印机和其他设备。监控系统安装在计算机上，集中收集并显示现场设备的运行状态，并以人机交互的形式向用户显示。
以上网络仪器在现场均使用RS485接口和MODBUS-RTU通信协议。通信接口为半双工通信，即通信双方都可以接收和发送数据，但只能同时发送或接收数据。最高传输速率为10Mbps。 RS-485接口是平衡驱动器和差分接收器的组合，具有增强的抗噪声干扰能力。总线上最多可以连接32个设备，最大传输距离为1. 2km。
2系统功能
2. 1数据收集和处理
数据采集是配电监控的基础。数据采集主要由现场测控层仪器完成，实现本地远程数据的实时显示。需要采集的信号包括：三相电压U，三相电流I，频率Hz，功率P，功率因数COSφ，电Ep，远程设备运行状态等数据。
数据处理主要是为了实时，准确地向用户显示所收集的电气参数，从而满足配电监控的自动化和智能化要求。
2. 2数据库的建立和查询
主要完成远程信息的远程测量和定时收集，建立数据库，并定期将收集到的实时数据存储在数据库中，供客户根据时间查询。
2. 3历史数据和实时数据输出
客户查询数据时，可以选择将报告输出为excel文档或直接打印以进行存档。
2. 4故障报警和事故召回
如果配电系统发生操作故障，则电源监控系统将在0. 3秒内发出声音和视觉警报，以提示用户及时对故障电路作出响应，并自动记录故障信息。事件发生的时间和地点，方便用户查询和调用故障原因。
2. 5工作负载曲线
定期收集输入线路和重要回路的当前负荷参数，并自动生成运行负荷趋势曲线，方便用户了解设备的实时和历史运行负荷状况。
2. 6网络访问
配电监控系统可以通过IE浏览器进行远程访问，方便酒店管理公司查看和处理中央监控室外部配电系统的运行数据。
2. 7用户权限管理
针对不同级别的用户，设置不同的权限组，以防止由于人为操作失误而造成酒店运营和管理的损失，并实现配电系统的安全可靠运行。
2. 8运行界面
上图显示了10KV配电电路的操作;
上图显示了变压器的实时温度；
上图显示了实时警报信息；
自动生成的电气参数报告；
系统负载曲线。
3项目分析

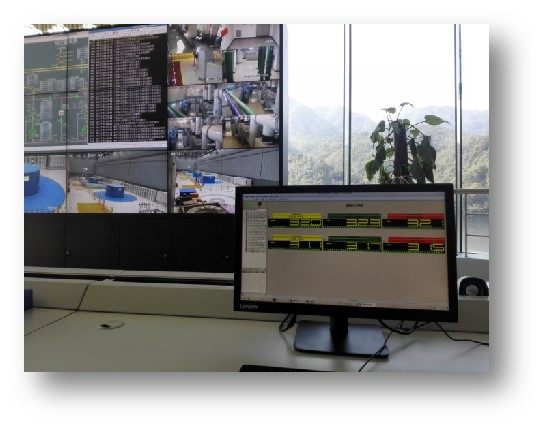

此系统的监视主机位于讲台地下室的监视中心，与消除控制和安全系统并列。除了本地监视之外，授权用户还可以通过酒店管理公司的局域网进行远程访问。
用户的主要要求是监视配电系统的实时运行状态，要求低延时收集三相电压U，三相电流I，频率Hz，有功功率P，无功功率Q，功率因数COSφ，有功电能Epi，远程设备运行状态等数据。同时，他们更加注意主楼五楼宴会厅的用电量和客房的供电电路。为了确保实时数据收集，连接到每条RS485总线的仪器数量基本不得超过20个。
10KV电路的开关状态（打开和关闭，接地刀等）直接从ABB综合保护中收集。 0. 4KV电路的打开和关闭信号以及故障信号检测功能是附加功能，它们是由电气封装制造商保留的无源干接点与屏蔽四芯线连接的，并由ACREL ARTU-K32收集多回路开关监控装置，并通过RS485现场总线上传。
在完成上述功能的基础上，根据用户需要，使用点阵打印机每隔4小时自动打印出主楼配电干线的用电报告，并自动打印出主用配电箱的用电报告。每个月底会自动打印客房，以进一步简化职责。操作员操作，以避免因误操作而引起的酒店管理问题。
4结束语
随着社会的发展和电力的广泛应用，配电系统的自动管理已成为大型公共建筑的必然选择。本文介绍的电表和ACREL2000电力监控系统可以应用于温州喜来登酒店的配电。附件系统的实时监控不仅可以显示用电量状况，还具有网络通讯功能，可以与BA（楼宇自动化）系统一起构成电源监控和能源管理系统。该系统实现了对采集数据的分析和处理，可以一键生成各种报告，分析曲线，图形等，方便远程抄表，分析和研究。该系统可靠，稳定，并且与国内外公司（例如ABB，英国深海等）的电气设备兼容。它已成功应用于许多大型公共建筑，并取得了良好的经济和社会效益。
参考
任志成和周忠主编。中国电力出版社200 7. 4
