监视是安全项目必不可少的部分。这次小编周冬亮将与您分享监控的安装过程。

在安装之前，首先要做的是准备工作：

1、准备工具：冲击钻，水平仪，拉线，落线器，剥线钳，弹簧墨水线，电工刀，梯子，电烙铁，一字螺丝刀，十字螺丝刀，尖嘴钳，侧鼻钳子，数字万用表或模拟万用表，500V绝缘摇表

2、准备辅助材料：塑料膨胀管，机螺钉，平垫圈，弹簧垫圈，接线端子，钻头，焊料，助焊剂，绝缘胶带，塑料胶带，各种接头等。

接下来，您可以按照安装步骤逐步安装它。安装步骤可以分为：安装前测试，摄像头安装，中央终端设备安装和调试。

一个。安装前进行测试

1、使用SYV75-3视频电缆制作一条长3米的测试电缆，两端带有BNC接头。

2、准备监视器或硬盘录像机。硬盘录像机可以是嵌入式的，也可以是PC，并具有完整的软件配置。

3、在打开电源之前，请先确定相机的电源电压，然后用万用表测试电源电压。测试的电压偏差为标准电压的±10％。禁止使用超出此标准的电源。

4、是带镜头的固定相机，请注意镜头和相机之间的接口是C型接口还是CS型接口（请记住这一点，否则会很困难使用C型镜头直接拧入CS接口相机中（相机的CCD芯片可能会损坏），如果是集成固定相机，则可以省略此步骤。

5、安装镜头时，请先取下照相机和镜头的保护盖，然后将镜头轻轻拧入照相机的镜头接口并将其固定到位。对于自动光圈镜头，镜头的控制线也应连接到相机的自动光圈接口。

6、测试AGCON / OFF（自动增益控制），ATW ON / OFF（自动白平衡），ALC / ELC（自动亮度控制/电子亮度控制），BLC ON / OFF（背光补偿开关），LL / INT（同步选择开关），VIDEO / DC（镜头控制信号选择开关），SOFT / SHARP（细节水平选择开关），FLICKERLE（无闪烁模式）等功能，并进行测试记录，是否符合要求现场实际需求。

7、对于PTZ和快球，请根据说明对解码器板的地址，波特率和协议进行编码，并在标签纸上进行标记。地址代码根据摄像机编号依次编码。如果协议没有特殊要求，通常使用PELCO，波特率为2400KPS，并在硬盘录像机或矩阵上进行相应的设置。

8、根据说明，进入快速球型摄像机或云台菜单。对于室外型号，请将相机功能设置为日夜转换。

9、在最远和最接近的状态下，对摇摄/俯仰或快球旋转（摄像机镜头）执行变焦测试，并记录测试结果。只能安装那些符合要求的设备。根据需要返回制造商进行维修。

1 0、为快球设置一些预置位，然后通过调整预设点来测试快球是否满足设计需求。

二、摄像头安装

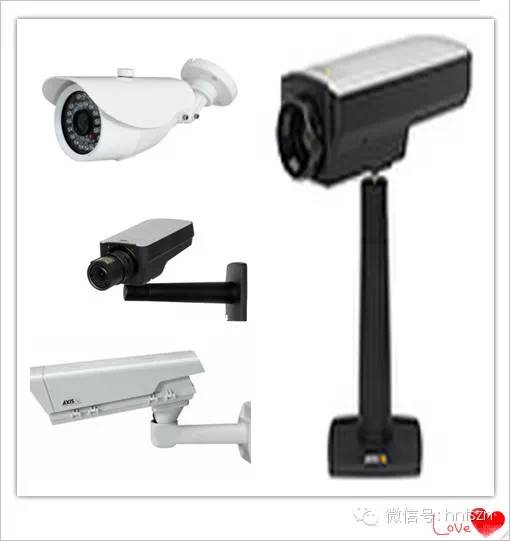

（[一）固定的摄像头安装

1.根据现场实际情况，选择安装方式，室外使用立杆，水平支架安装，室内墙壁用水平支架安装或吊装吊装，并安装万向转向夹，万向转向夹和卧式支架在支架上。连接用镀锌螺钉固定。

2.如果使用杆子进行安装，根据视场的需要，杆子的高度应不小于3. 5米，杆子的固定钢板的厚度应不小于8mm，基础预埋件使用¢16mm螺纹圆钢，高度为500mm，宽度为200mm的网状结构。在安装位置开挖土壤，将埋入的零件放到比地面高70mm的地下，然后用1：1水泥浇注。浇注时，请在地面上的螺纹部分使用绝缘胶带。包扎后，只能在4-5天后安装监控杆。

3.安装立杆。安装时，请注意杆表面的油漆脱落。使用¢16mm螺母将其固定。螺母和螺丝之间应加垫圈和弹簧。螺钉的暴露高度不应超过10mm。使用切割机切断零件。固定后，在螺钉和螺钉上涂防腐涂料。防腐涂料干燥后，涂上与杆子颜色相同的面漆。

4.用镀锌螺丝在杆子上方固定支架，将保护盖的底盖固定在支架上的通用可移动夹子上，将视频电缆和电源线穿过保护盖，并在电缆之间进行密封和保护盖闭合环，并用16mm塑料软管保护保护盖和杆之间的裸线。然后将BNC头焊接到视频电缆上，固定经过测试的摄像机，插入电源的BNC头和莲花头，并切断220V电源，然后再插入电源。用螺钉固定保护盖的上盖，但不要拧紧所有螺钉。

5.在相机镜头上发现污垢，请务必用特殊的镜头纸擦拭。

6.安装相机时，请务必考虑环境温度。

7.有关带红外灯的摄像机和室内支架的安装，请参阅第4条中的安装方法。

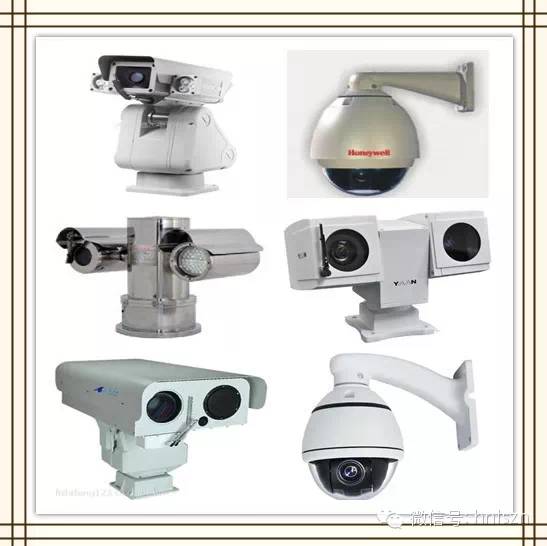

（[二）快速球型摄像机和PTZ摄像机的安装：

1.在安装和使用全向智能高速球型摄像机之前，请仔细阅读产品手册。

2.有关快球和云台杆的安装，请参阅固定摄像机杆的安装。

3.使用制造商提供的支架与快球连接，然后用镀锌螺钉将支架连接到杆上

4.球型摄像机包含精密的光学和电子组件。在运输，存放和安装过程中，请避免强压，剧烈振动和其他不正确的操作方法，以免损坏产品。

5.请不要自行拆卸圆顶的内部组件，以免影响使用。

6.在使用中，必须遵守各种电气安全标准，并且必须使用机器自己的专用电源。传输期间，RS-485和视频信号应与高压设备或电缆保持足够的距离。在某些地区，必须采取雷击和电涌等保护措施。

7.请勿在室外直接使用高速球机，避免球机上的雨水和湿气。不要在潮湿的地方使用它。如果将其安装在室外，则必须使用密封的防护罩，绝对禁止在露天场所单独使用。

8.快球安装环境的温度和湿度满足产品要求。

9.不管半球形摄像机是否已开机，都不要将其对准太阳或非常明亮的物体，也不要长时间对准或监视明亮的静止物体。

1 0.请勿使用强力或研磨性清洁剂清洁智能高速球型摄像机的主体。清洁污垢时，请使用干布清洁。如果污垢不易清除，则可以使用中性清洁剂将其擦拭干净。

1 1.小心使用智能高速球型摄像机，避免碰撞或振动。如果使用不当，将会损坏它。

（[三）球型摄像机安装

1、球型摄像机安装在天花板上。它安装在走廊的天花板上或电梯轿厢中。电梯轿厢中的摄像头应安装在电梯轿厢的顶部，在电梯操作员的对角，并应能够监视电梯轿厢。内部全景。

2、摄像机镜头应从光源的方向对准监视目标，并应安装在逆光的位置；需要安装背光灯时安装监控，应降低监视区域的对比度。

3、如果使用金属壳球型摄像机，则金属壳必须与电梯轿厢的壳绝缘。

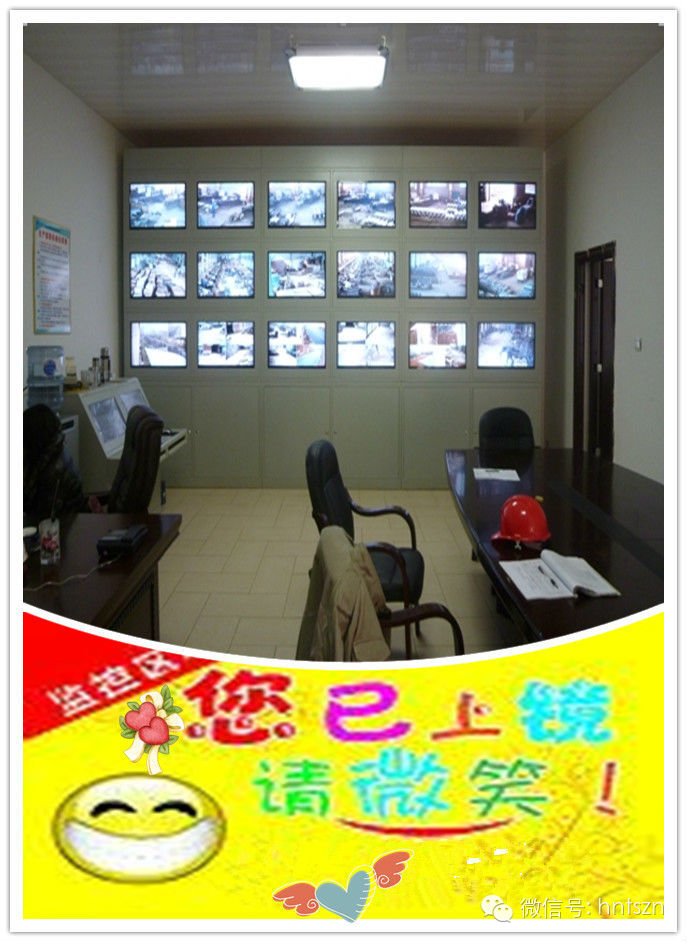

三、计算机房设备安装

1.控制台应牢固且笔直放置，桌面应水平放置安装监控，控制呼叫位置应符合设计要求；

2.电视墙与墙壁之间的距离至少为2000px，以便有足够的空间进行设备维修，电视墙与控制台之间的距离至少为1m。

3.机架中的设备和组件的安装应在机架放置并加固后进行。机架中安装的设备应牢固且正确。机架上的固定螺钉，垫圈和弹簧。垫圈应具有所需的强度，并且不能遗漏。

4.内部连接器与设备之间的接触应可靠，并且安装应牢固；内部布线应符合设计要求，并且不得变形或掉落。

5.监视器可以安装在固定的机架和机柜上，也可以安装在控制台操作柜上。安装在机柜中时，应采取通风散热措施

6.显示器的安装位置应确保屏幕不直接暴露在外部光线下。当有不可避免的光线时，应该用遮光罩挡住

7.显示器的外部可调部分应暴露在易于操作的位置，并可以添加保护盖。

8.机房中所有设备的金属外壳，控制台和电视墙外壳都必须可靠接地，并且接地电阻不超过4欧姆

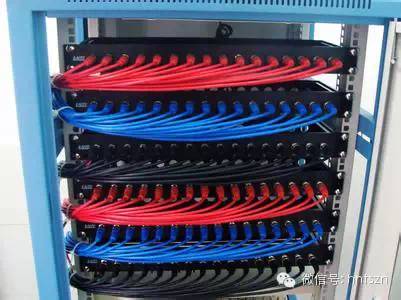

四、监控布线标准

1.应当在穿线之前在该行上执行连续性测试。视频电缆的中间不得有任何接头，并确保视频电缆的一端应成一条线。

2.拉动电缆时，每根电线的拉力应不超过11​​千克，多根电线的最大拉力应不超过40千克，以免拉长电缆导体。

3.在给管道穿线时，应将管道的两端都套上护套，并且电缆所穿过的所有管道凹槽的接缝都应进行光滑处理，不要有毛刺，以免损坏电缆。

4.接线盒外面的电缆的额外长度为1250px，控制盒的外面大约为1. 5m。剩余的电缆应小心缠绕，并存放在插座盒或控制盒中。在接线盒处，从接线柜入口开始的多余长度为接线柜的（长+宽+深）+1250像素。

5.其余电线应根据分组表进行分组，从线槽的出口处拉直并捆扎，绑扎点之间的间距不超过1250px，并且铁线或硬电源线不能用于绑定。

6.穿线完成后，应对所有电缆进行连续性测试，并测试每根电缆的所有芯线。此测试可以发现的问题是断开连接，断开连接和错误的标签。
