不会安装监控的朋友看过来，这里有超详细监控安装教学教程

大家好，这是Yitao的笔记本，今天我将告诉您一些有关监控的事情。这是一个简短的技术教学。如果您精通，请绕行。如果您不懂或不熟练，请耐心等待，或多或少读完它，您会有所收获。

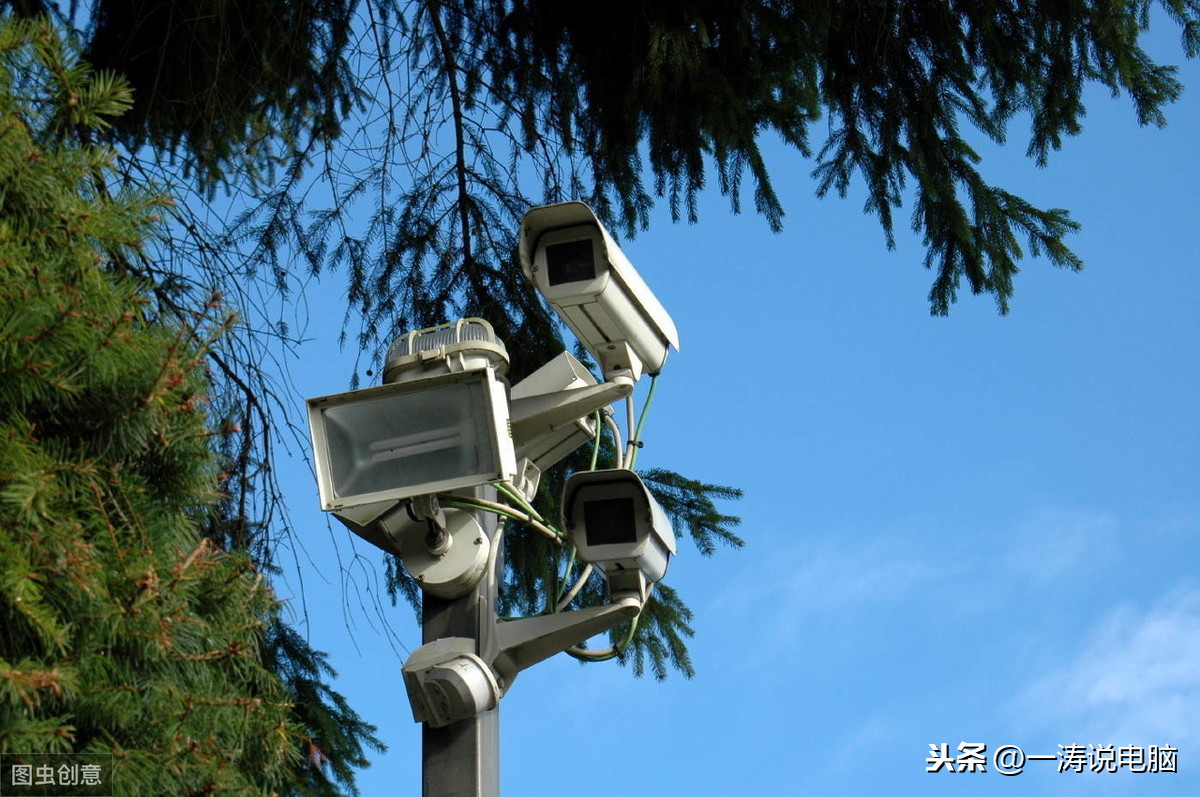

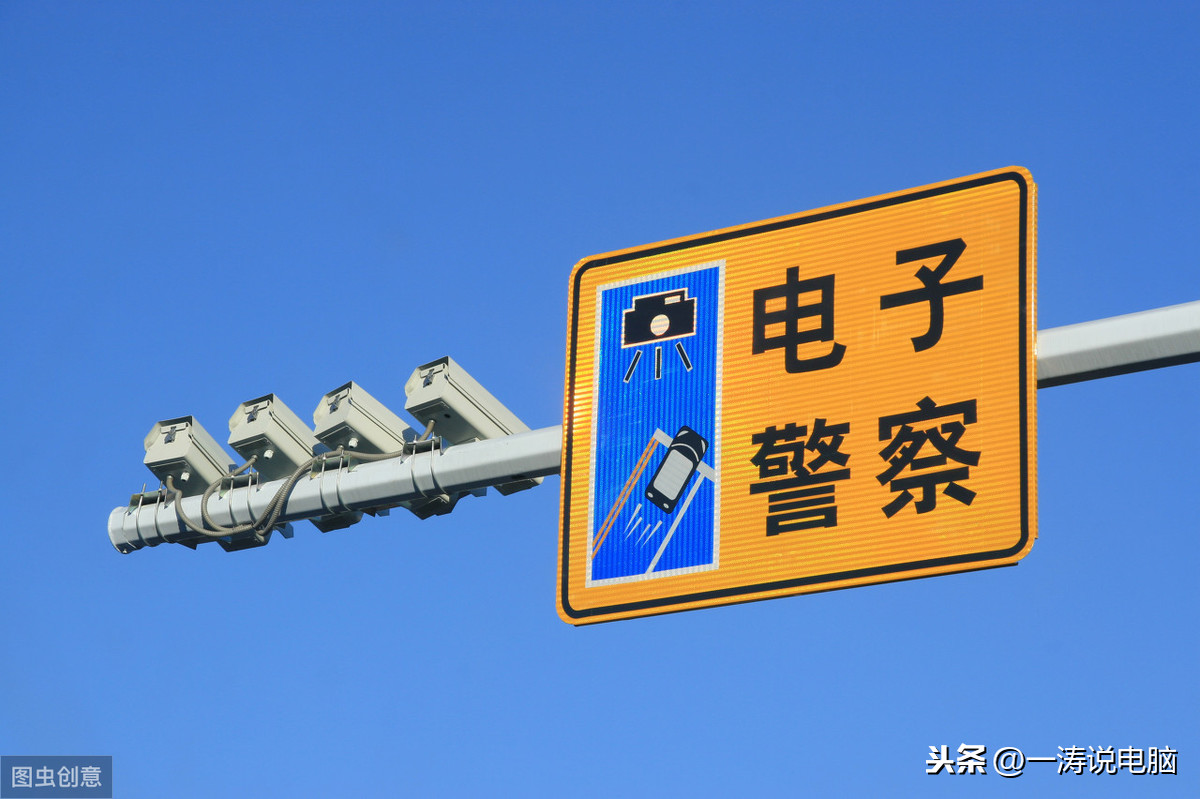

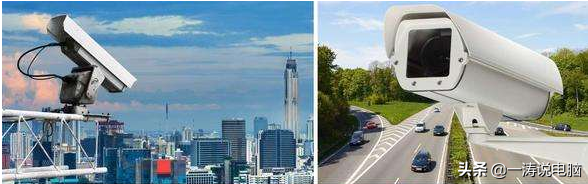

交通监控

政策监控

社区监控

谈到监视，每个人都已经非常熟悉它。到处都是街道。我们在林荫大道上的新村看到了交通监视，安全监视和安全监视。今天，我将与您分享如何安装常规监视。监视分为模拟信号和数字信号。现在大多数都是数字信号，逐渐将模拟信号消除。今天，我将主要说明数字信号监控的安装。首先，您需要了解常用的监视设备。

监视常规设备和常规主要材料：

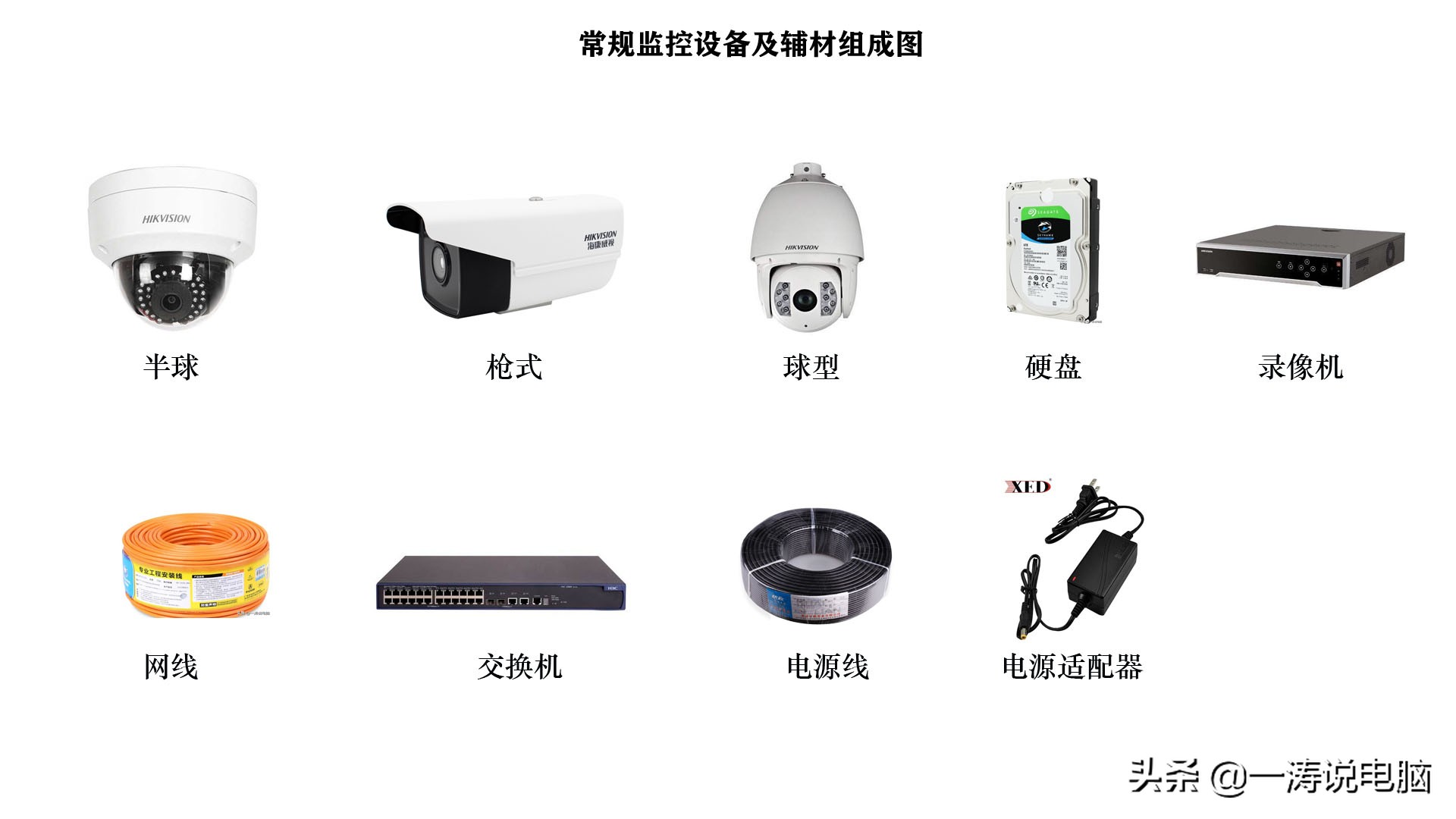

常见监视所需的设备包括照相机，交换机，硬盘录像机和监视CD-ROM。日常监视中使用的主要材料是：网络电缆，电源电缆和电源适配器。为了使您更直观地理解，我特意为您制作了一张照片。请看下面的图片。

通过上一张图片，我们可以看到几种类型的相机。这是这些使用场景和相机类型的一些重要参数。

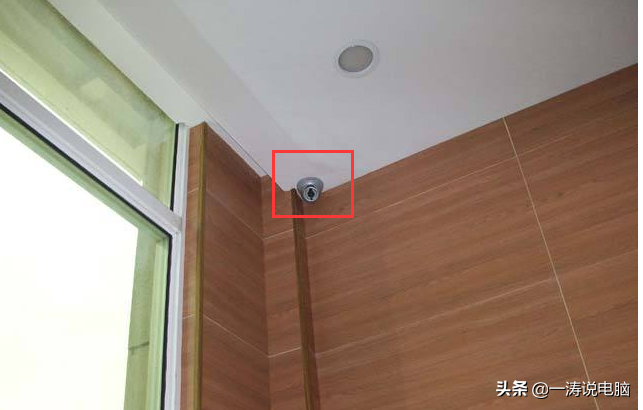

半球摄像头：它是半球的形状。该半球型摄像机体积小巧，外形美观，适用于公司和高档家庭装修场所等办公场所。最大的特点是它美观且易于安装。

枪式照相机：之所以称为枪式照相机也是因为它的外观，并且通常适合在室内使用。

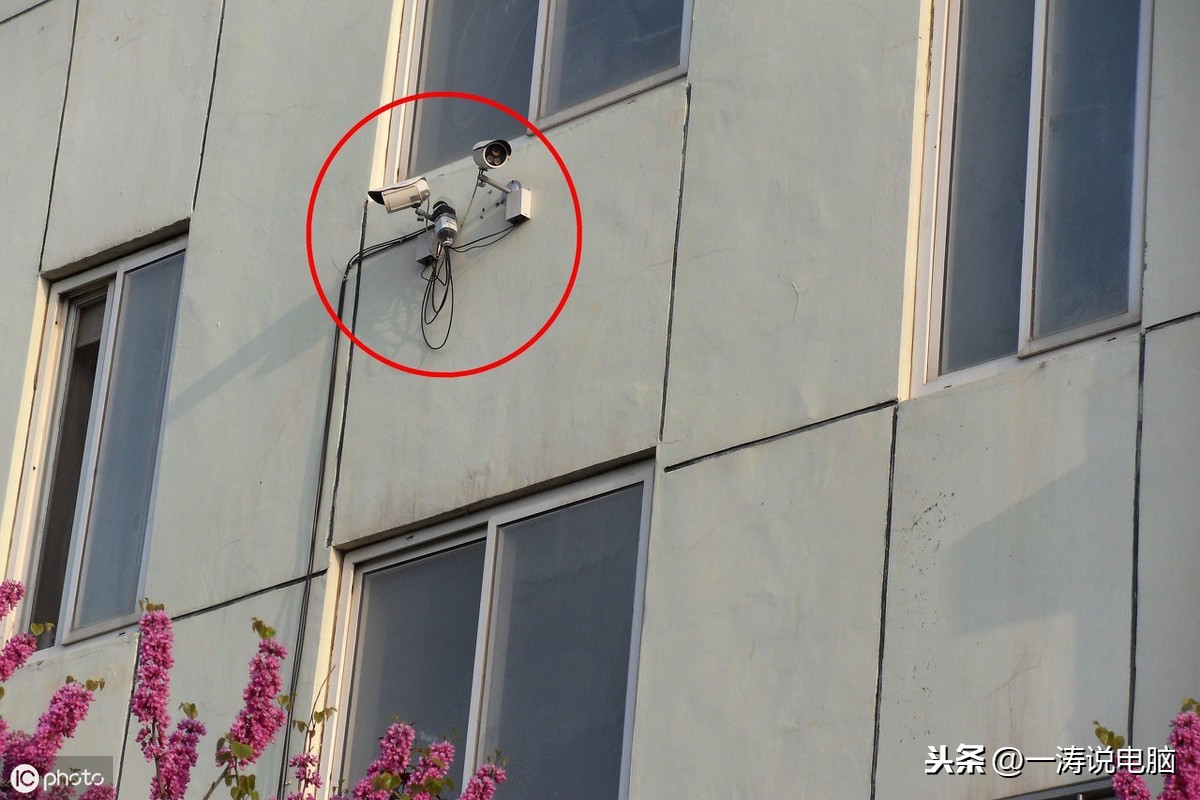

球型摄像机：顾名思义，它看起来像个球，我们也称它为球型摄像机。球型摄像机可以旋转360°，这也是球型摄像机的最大功能监控安装，但它可以旋转：放大和缩小。通常情况下，由于球型摄像机可以旋转，因此可以在室内较小的地方使用，在某些特殊应用场合中可以发挥其优势，例如，下图中的球型摄像机可以设置为旋转180°。 ，这样，您就可以看完桥面甲板了。如果您改用1型枪式相机，那肯定是行不通的。这就是半球摄像机的优势。

上面介绍了相机的使用场景。接下来，我将介绍相机的一些重要参数。请仔细检查。

关键点：相机参数

为了让您快速理解，没有采用更专业的解释，而是采用了易于理解的解释。

1.摄像机的像素，例如：200万像素或400万像素，您可以通过这种方式来理解，就像移动电话摄像机一样，像素越高，图像清晰度就越高。

2.相机焦距：相机的另一个重要参数是焦距。在这里，我以人耳为类比。如果看到的很宽，就看不到远，如果看到的很远，就看不到宽。焦距通常为3. 6MM，6MM，8MM，12MM，16MM。这些是最常用的角度，并且距离成反比。角度越大，距离越大。 3.一个6mm镜头为6 7. 4度，距离为15米，一个6mm镜头为4。2. 3度距离为20米，8 mm镜头为3 2. 6度距离为25米，12毫米镜头为2 2. 1度距离为40米，16毫米镜头为1 7. 1度距离为60 M，3. 6MM通常用于监视收银机，酒店前台，保险箱，等或其他重要的小区域。在不同情况下使用非参数相机。

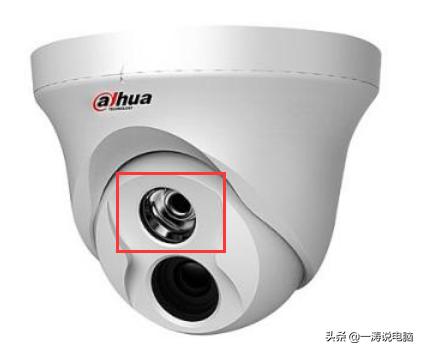

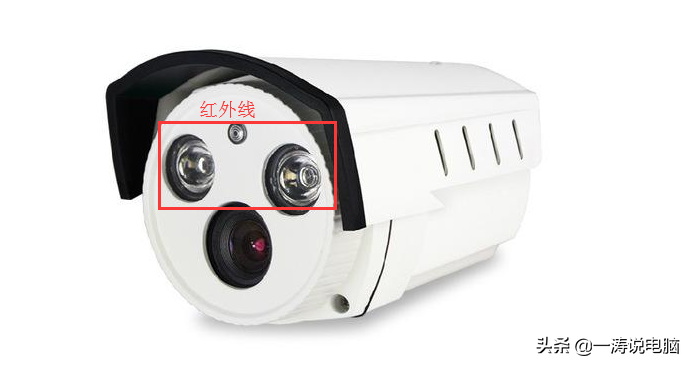

3.红外：当前的摄像机通常具有红外。红外用于填充光。当光线不足时，相机将手动打开红外补光灯。晚上使用的红外线最多。在没有光源的情况下，照相机可以通过红外线补充光（红外线的功能）捕获特定的图像。 （以前的红外热像仪通常在晚上有一个红点，但是现在技术已经发展了，没有红点了。）

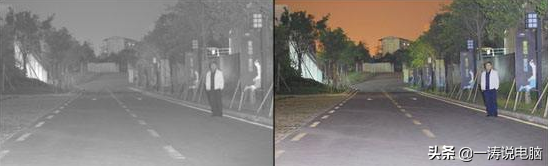

左图显示了下午无光源的红外光的治疗效果，右图显示了普通照明的治疗效果

为什么下午录制的视频是黑白的？那是因为照明不足。为了满足各种环境的需求，相机制造商已经推出了自己的全彩色相机。即使白天没有光源，录制的视频也是彩色的。是的，但价格肯定会比非全色的贵。这是基于客户要求的。

介绍摄像机之后，我将继续介绍录像机，这也是重点。

重点：DVR参数

之所以将其称为硬盘录像机，是因为有必要将硬盘安装到录像机中并通过硬盘存储视频数据，因此将其称为硬盘录像机。让我们首先介绍如何将硬盘安装到刻录机。

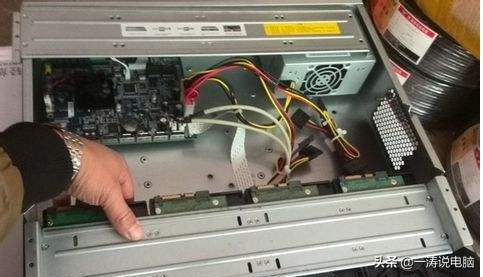

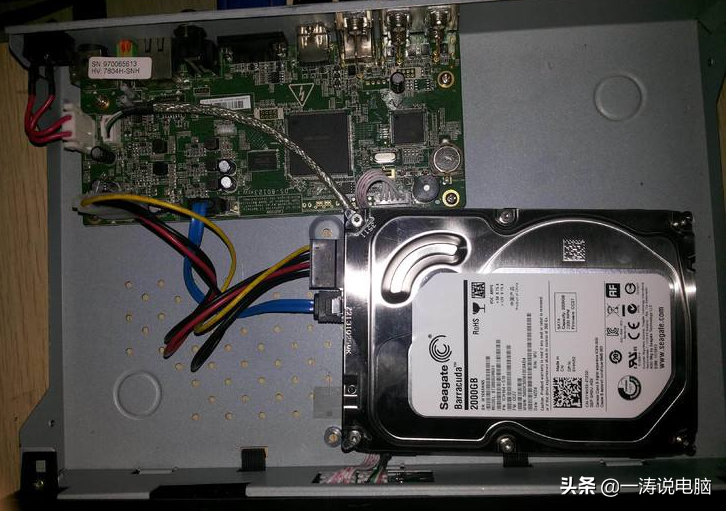

安装硬盘驱动器

实际上，将硬盘安装到录像机上非常简单。只需拆卸录像机的外壳并根据相应位置固定硬盘，然后插入电源线和数据线即可。 （不要担心线束错了，因为录像机上只有几个插座，您不能将它们向后插入）

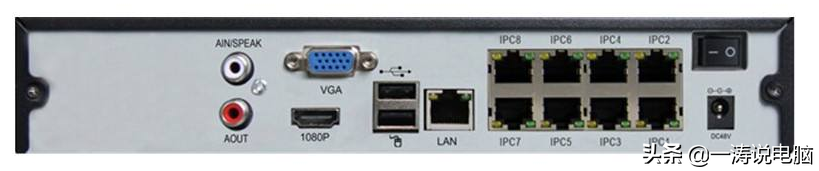

硬盘录像机分为市场上常见的4通道，8通道，16通道，32通道，还有一些不常见的64通道，128通道等。这似乎很容易理解，第4街意味着只能安装4个摄像机，第8街意味着只有8个摄像机，依此类推。 （注意：您必须选择大量的频道，否则只能更换录像机。例如：您选择了4通道录像机，但需要在中间安装5个摄像机。此时，您可以只能选择更换8通道录像机。没有选择的余地，因为这是由制造商在工厂设置的，很难修改。请不要移动它并当心。）通道，硬盘录像机的另一个重要参数是磁盘位置。磁盘位置是多少，即可以安装。市场上有几种硬盘很常见，有1-16个托架，即最多可以安装16个硬盘。在实际安装中，我们需要获取摄像机的比特率和存储天数，以便估算硬盘的特定大小和所需的录像机数量。我将教您如何在前面进行估算。首先让我们理解其含义。 （注意：此处的磁盘位置和通道数相同，不能相加，因此估计必须准确，否则唯一的方法是更换更大容量的硬盘。）

接下来，我要说的是网线。

数字监控对于网络电缆绝对是必不可少的。网络电缆在监视中的作用也非常重要。它对数据传输负有主要责任。因此，网线的质量必须清楚，否则会严重影响监控系统的整体质量。 （在实际操作中，网线非常好，成本很高，传输不畅可能是个问题。建议用于监控：5类网线，中等）

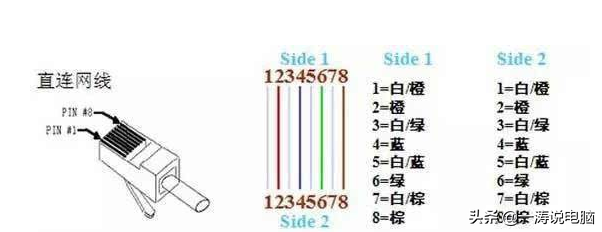

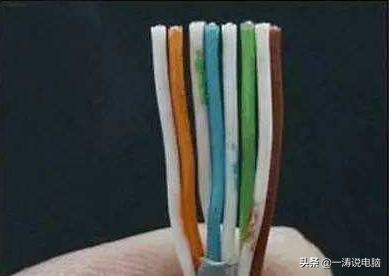

如何连接网络电缆头：

T586B

T586B

T586A（586A）不是制造网络电缆网头的标准之一。正确的是T568B（568B）。

市场上常见的网络电缆类型

类别4：此类电缆的传输频率为20MHz。它用于语音传输和数据传输，最大传输速度为16Mbps。它主要用于基于令牌的局域网和10BASE-T / 100BASE-T。

Category 5电缆：这种类型的电缆降低了绕组密度，使用了高质量的绝缘材料并降低了100MHz的传输速率。它用于语音传输和数据传输，最大传输速度为100Mbps。它主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。

5类电缆：5类电缆衰减低，串扰少，衰减噪声比（ACR）和噪声（结构回波损耗）更高，信噪比偏差较小，并且性能得到很大改善。 Super 5类电缆主要用于千兆以太网（1000Mbps）。

6类电缆：该类型电缆的传输频率为1MHz〜250MHz。 6类布线系统在200MHz时的综合衰减串扰比（PS-ACR）应该有较大的余量，这是超五类带宽的2倍。 6类电缆的传输性能远远低于5类超级标准，最适合传输速度低于1Gbps的应用。

第6类和第5类之间的重要区别在于，它在噪声和回波损耗方面提高了性能。对于新一代的全双工高速网络应用，它具有出色的回波损耗性能。极为重要。六种标准中取消了基本链接模型。接线标准采用星形拓扑。所需的布线距离为：永久链路的宽度不能超过90m，通道宽度不能超过100m。

6类电缆：6类电缆是6类电缆的改进版本，它也是ANSI / EIA / TIA-568B.2和ISO 6类/ E类标准中指定的非屏蔽双绞线。在千兆网络中。在传输频率上，与第6类线路相同，也是200-250 MHz，最大传输速率也可以达到1000 Mbps，但是在频域，衰减和噪声方面有了很大的提高。

类别7：这条线是ISO 7 / F标准中最新的双绞线。它主要用于适应10 Gb以太网技术的应用和开发。但是它不再是非屏蔽双绞线电缆，而是屏蔽双绞线电缆，因此其传输频率至少可以达到500 MHz，是6类和Super 6类电缆的两倍以上。速度可以达到10 Gbps。

最好使用知名品牌的网络电缆，以避免出现某些问题，并且不要使用一些未知品牌。

接下来介绍开关

交换机分为：100M和100M以及10G交换机。通常情况下，我们只能使用千兆和100M。在不同的环境中使用不同的开关。我将在后面详细介绍它们。交换机的作用是：易于理解的术语是网络放大器，也可以理解为网络中继端。

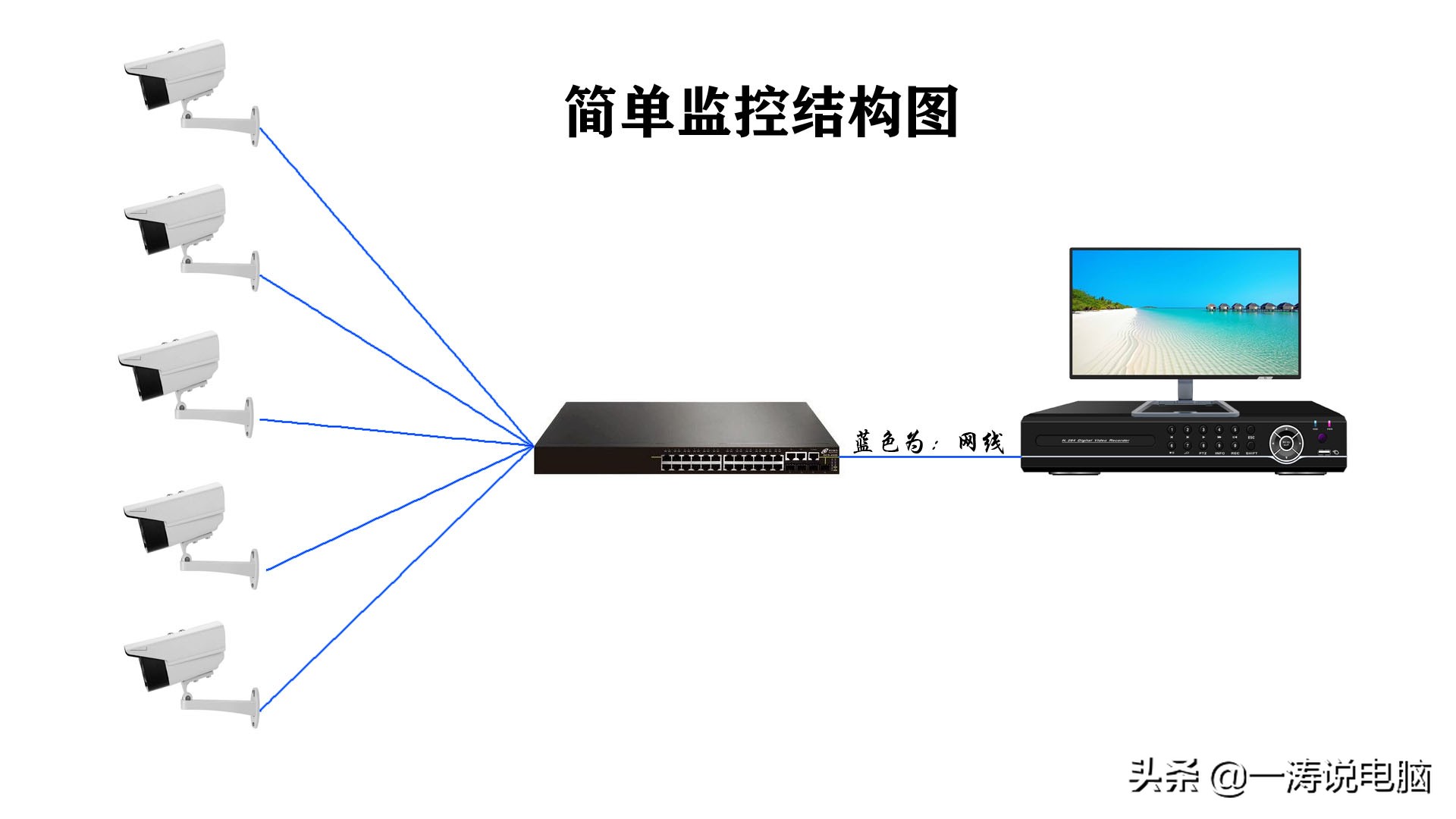

上面介绍了主要设备和一些主要材料，下面将主要说明如何安装监视。首先让我用图片介绍设备连接和一些注意事项。

如上图所示，蓝色部分是网络电缆。摄像机通过网络电缆连接到交换机，然后通过网络电缆连接到录像机。这样就完成了基本的网络组件，但是摄像机需要电源，并且摄像机不是直流电，也就是说不是220V，而是通过转换，在正常情况下，半球和枪型摄像机转换为12V2A ，以下两张图片即可了解。

电源适配器

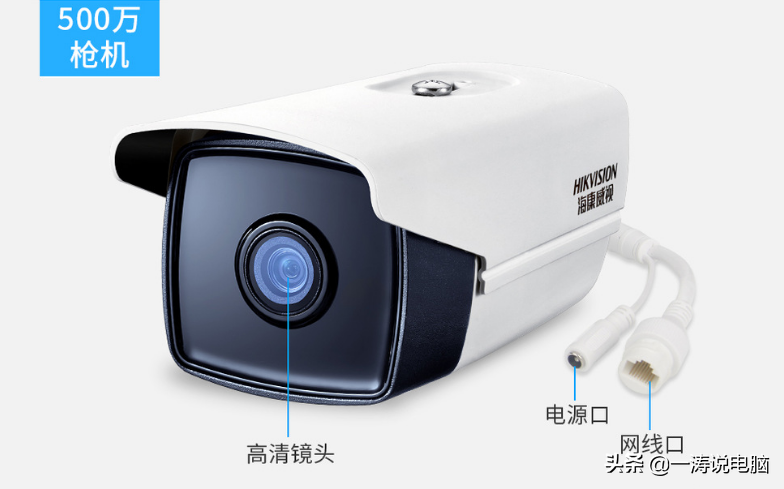

相机有两个插座，一个网络插座和一个电源插座。我已经讨论过网络套接字。接下来，我将讨论如何连接电源。如果相机的另一侧有电源插头，请直接将其插入电源，然后将其连接至相机。 3. 5套接字将起作用。但是在许多情况下，相机旁边没有插头。这时，我们需要用插座切断电源适配器的一端，然后使用电源线将其延伸到中间。

关键点也是知识点：只能切断带有插座的一端，并且不得切断3. 5插座的一端，因为在转换电压后，只有12V。如果仍将其延长，则最终可以到达相机。根本没有足够的电流，导致相机无法正常工作，因此只能切断带有插座的一端。

上面提到了电源线。以下是有关电源线的一些知识点：在许多情况下，使用0. 5平方和0. 75或1. 0平方的电源线进行监视。电源线可以拉线。连接的0. 5平方电缆可承受约600瓦特。我们使用的适配器是12v2A = 24瓦，600/24 = 25，这意味着0. 5平方电源线可以支持大约25个摄像机电源。 ，依此类推，请根据不同情况使用不同尺寸的电源线。

标准POE电源形式：

上面，我只谈到了200V直接电源为相机供电。在这里，我将讨论POE电源的形式。如果使用千兆位，则将仅使用1236传输数据，其余的4578可用于供电。如果选择使用它，POE必须满足以下条件

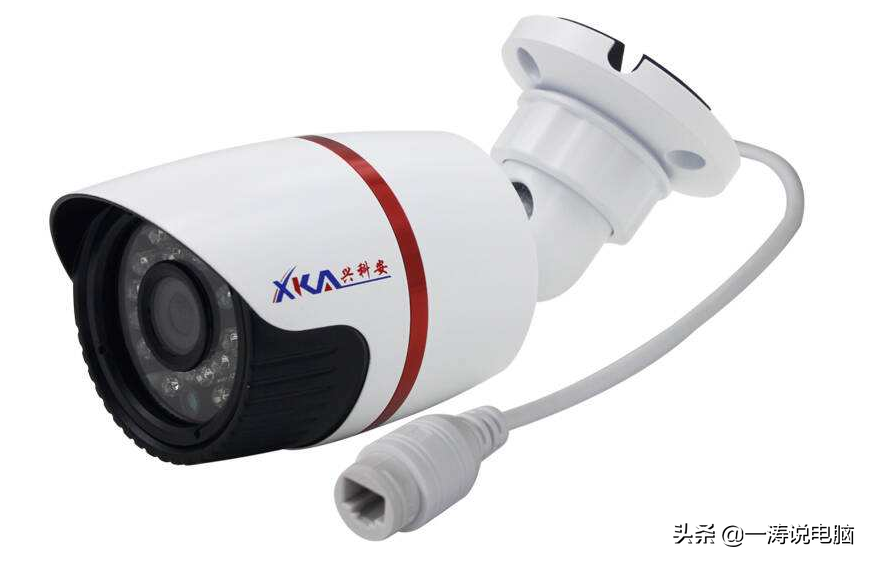

POE相机

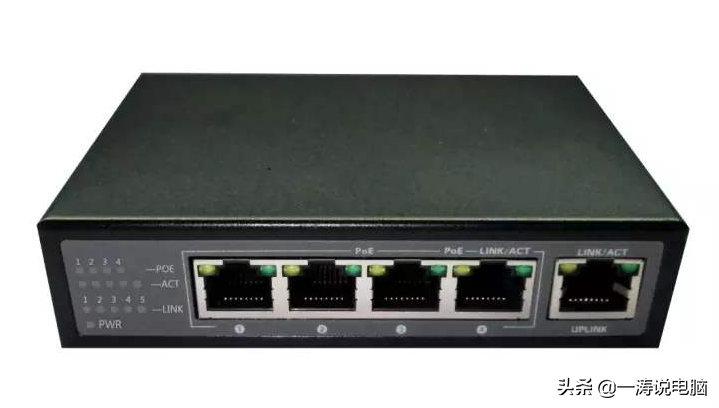

POE开关

POE录像机

1.相机支持POE电源

2. POE开关

3.记录仪直接POE

PoE电源的优点：网络电缆可以传输数据和供电，因此不需要单独拉电源线，也不再需要适配器。主要受设备支持。

如何设置：摄像机直接连接到录像机，中间没有开关，或者录像机不支持POE，则将使用POE开关为摄像机供电，三个将为摄像机供电。根据现场使用。

在POE之外，还存在集中式电源，因此在此不做讨论，因为集中式电源在实际操作中不太实用。

使用100M和千兆位交换机的方案

在不同的环境中使用不同的交换机时，我们都知道交换机分为千兆交换机和千兆交换机。然后，在哪种情况下使用千兆位，在哪种情况下使用100M，请参阅右图。

术语解释：IPC->摄像机，NVR->硬盘录像机

要知道开关可以驱动多少台摄像机，我们需要知道摄像机的信噪比（主帧速率+子比特率）。网络摄像头具有峰值带宽。只有在其峰值带宽以下，摄像机才能稳定。通常，数字监控的峰值带宽=码流*流数（实际上是IPC数）* 1. 2。建议交换机的实际带宽不超过最大端口速度的70％，即不超过千兆70M，千兆不超过700M。

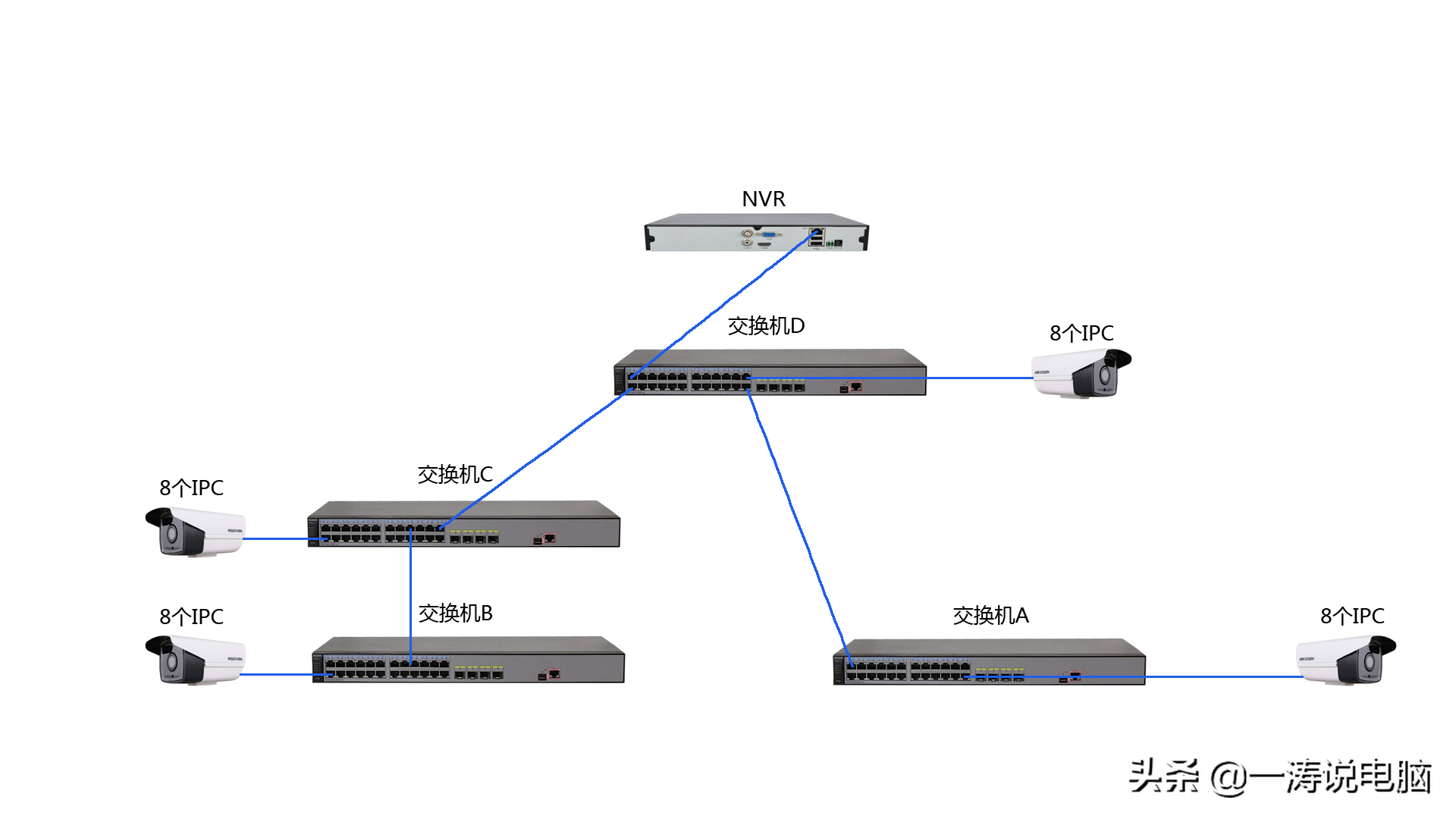

如上图所示，每个交换机都连接到8个IPC。我们假设每个IPC主流是4M，子码率是0. 5M，所以它是4. 5 * 8 * 1. 2 = 4 3. 2M，所以开关A和B都可以使用千兆位交换机，而C和D都需要千兆位交换机，因为C = 4 3. 2 + 4 3. 2 = 8 6. 4，70M被操，D = 4 3. 2 + 4 3. 2 + 4 3. 2 = 12 9. 6。

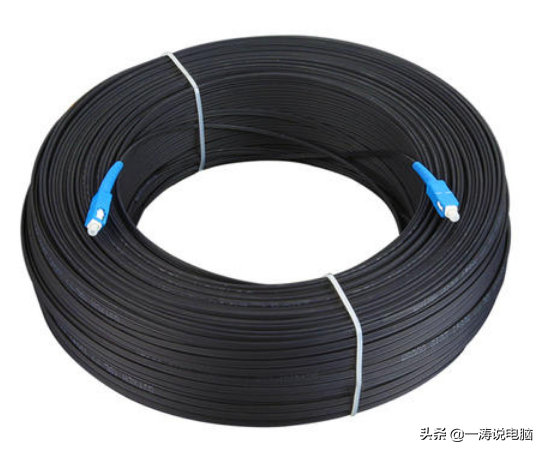

使用光纤

特点：成本低，传输速度快

通常情况下，网线的传输距离不超过80米，无氧铜网线的最大距离不超过130米。一旦超出监控范围，将导致污迹和卡纸。如果总长度为200米，则使用更好的网络电缆并在中间添加一个交换机，但是如果总长度为2公里，则也可以以这种方式添加一个交换机，但这将大大降低安装成本。一旦将网络电缆用于长信号，就会衰减，因此此时将光纤用作传输的载体。几公里或几十公里都可以接受。

光纤的传输方式分为：多模光纤和多模光纤。多模光纤的传输距离较短，而单模光纤的传输距离较长，可以传输数十公里。通常，监视使用更多的多模光纤。

使用多个核的问题：通常，有多个终端需要多个核，但是实际的方案设计和构造会考虑冗余性，因此每个终端将使用两个核，并且如果成本较高也可以使用被认为。整个生产线具有1-2核的冗余性。例如，如果有三个光纤访问交换机，则需要三个芯线（实际上使用四芯光缆），因为除一根光纤外，基本上没有光缆具有偶数个芯线。当然，例如：三核，五核等，并非绝对必要只将一个光核只能连接到一个终端设备。您也可以在一个光芯上串联连接多个端子，但这需要进行多次融合，并且光衰减很大，这是无法实现的。远距离传输。

光纤收发器：它称为收发器，因此它是同时发送和接收的。收发器成对使用，不能单独使用。

拉光纤后，必须使用跳线将收发器连接到收发器以进行数据传输

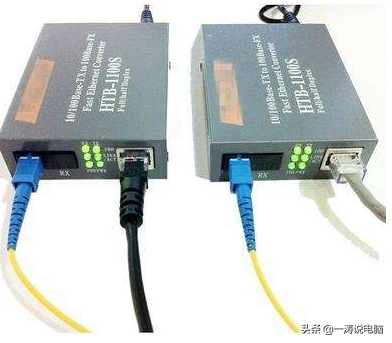

光纤收发器

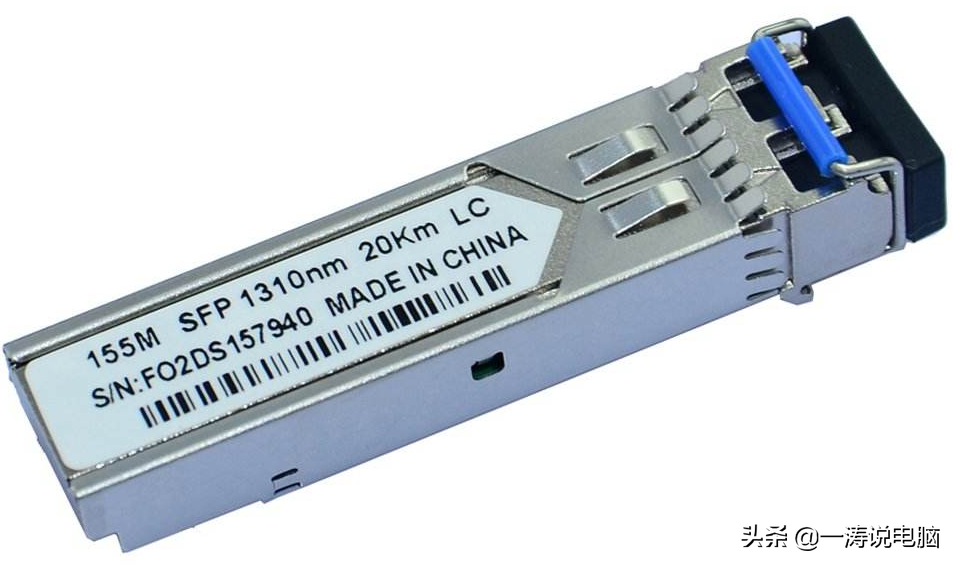

光学模块

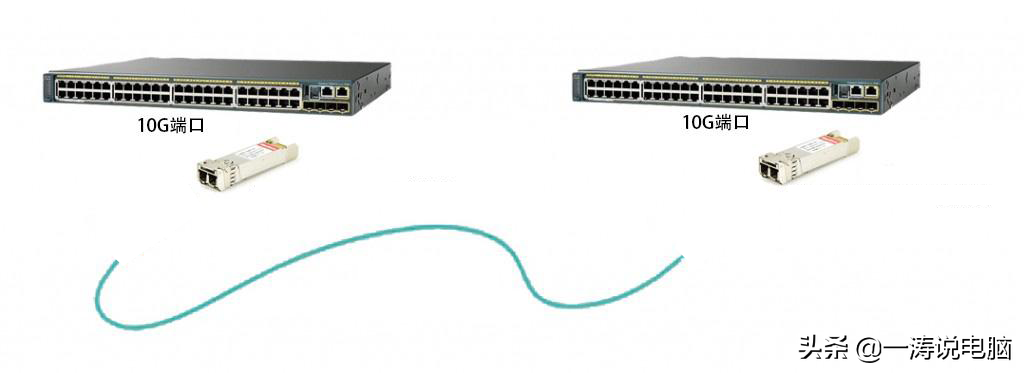

光模块的访问方法

当交换机支持光模块时，请使用光模块，该光模块直接连接到交换机的插座，因此不使用光纤收发器。如果该交换机不支持该交换机，则必须使用光纤收发器。

在光纤的这个链接中，我可能向您做了介绍。如果介绍非常详细，则会导致过多的空间。如果您听不懂，请问杜娘，对不起！

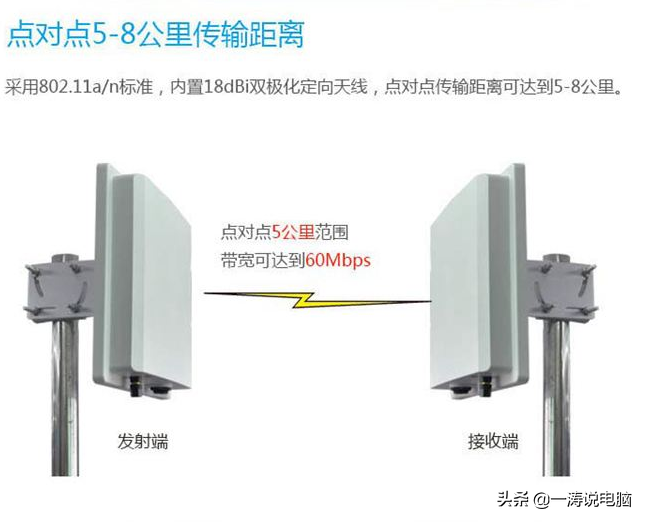

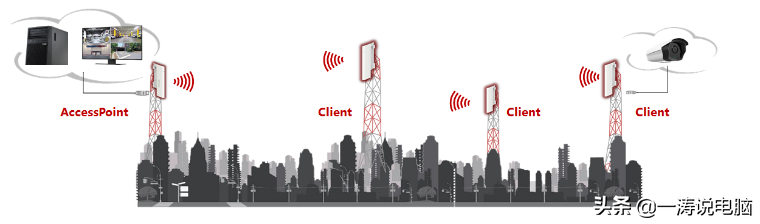

使用无线集线器

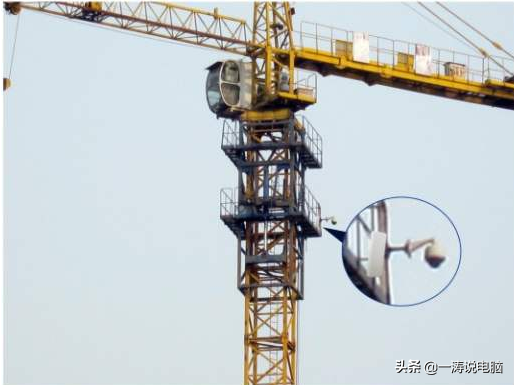

在某些特殊情况下，不适合设置电缆。此时，将使用无线网桥。尽管无线集线器有点像无线路由器的wifi功能，但是它们的功能有所不同。网络桥通常成对使用。一个发送端和一个接收端称为点对点，或一对多，一对多通常不超过3点，即一对三。传统无线集线器的传输距离为1-5公里，传输速度取决于集线器的参数。不同品牌和型号的传输速度会有所不同。无线集线器的应用场景如：电梯，塔式起重机等不合适的地方，但必须在黑暗的地方，中间不能有障碍物，否则会影响信号。这里不介绍网桥的设置，各品牌的设置方法也不同。

这是TP-LINK的设置方法，您可以参考

硬盘录像机需要存储多少硬盘

H.264

计算方法：在进行估算之前，我们必须知道相机的帧速率是多少，包括主信噪比和子流，以便准确估算。

公式如下：码流×3600×24÷8÷1024÷1024 =一天

代码流以秒为单位，因此容量也应以秒为单位

3600 = 1小时

24 = 1天24小时

8 =字节

要转换G，您需要减去1024

更改为T，然后再除以1024

结果是一天所需的容量。如果存储了一个月，则将其乘以30，依此类推。

示例：

8个300W IPC，主帧率为3MB，子码率为0. 5MB

3. 5MB / s转换为3584kbps

（3584 * 3600 * 24/8 * 1024/102 4） * 8 = 29 5. 3GB

H.265

H265在确保清晰度的同时，实际上会压缩帧速率监控安装，因此与H.264相比，它的存储空间增加了一半。

以示例为例：

H.264（3584 * 3600 * 24/8 * 1024/102 4） * 8 = 29 5. 3GB

H.265（3584 * 3600 * 24/8 * 1024/102 4） * 8/2 = 14 7. 65GB

好的，这是Yitao的笔记本。如果您仍然不明白，请留言以进行交流。今天的分享在这里。我们将在上期见。
