摘要：本文解释了消防设备电源监控系统的组成原理，并分析了消防设备电源监控系统在其应用中的设计依据和相关规范。通过在上海ISO特殊供气站项目中引入安克瑞消防设备电源监控系统无锡安装监控，阐述了消防设备电源监控系统的功能实现及其重要意义。上海ISO特种气体供应站制造商消防设备电源AFPM100 / B的设计与应用监视系统; AFPM100 / B； AFPM3；火力监控系统；
0项目概述
该项目是SK Hynix Semiconductor（China）Co.，Ltd.的上海ISO专用加气站项目（ISO）。根据当地消防部门的要求，该项目将建立一个联网的消防设施检测系统，必须选择通过国家消防产品型号认可的产品。该系统用于实现在消防室的图形显示设备上显示消防报告信息，建筑物消防设备运行状态信息和消防安全管理信息，并传输到远程监控系统（大数据平台系统）的功能。

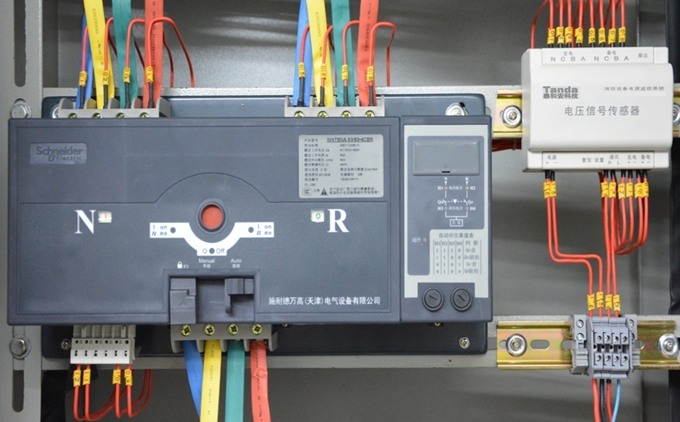

该项目的设计范围是上海ISO专用供气站项目消防设备的电源电路。火灾负荷配电箱中总共安装了4个三相双配电箱。消防设备电源电流信号传感器和消防设备安装在消防负荷分配箱中。电源状态监控器设有消防室，系统采用手拉手总线网络。
1用户需求
在现代建筑中，有多种类型的火灾报警，消防和灭火系统，它们分布在建筑物的每个角落。发生洪灾时，消防设备可以处于正常工作状态，直接影响到人们的生命财产安全是否得到及时保护。
该项目需要消防设备电源监控系统，以监控上海ISO特殊供气站项目消防设备电源故障和异常情况，及时举报，提醒有关人员消除那些潜在的危险，并在发生火灾警报时防止灭火。设备断电，无法正常使用。
为了便于进行值班监视和管理，中央主机应具有以下主要功能：
1)根据配电图，监控消防电路设备并掌握消防设备电源的运行。
2)在消防设备的电力监控系统中只能实现一个统一的监控平台，并且可以获得系统所有内部参数的实时数据；整个消防设备电源监控系统的智能管理可以查看消防设备电源的当前状态等相关信息，从而确定消防设备电源是否有断路等故障信息；短路，过压，欠压，缺相和错误。
3)主机应具有实时复制风暴编号，监视位置，事件性质，警报参数以及监视报告和故障报告风暴的日期和时间的功能。警报风暴数据应专门存储，并具有独立的查询界面，并且不能出于故障责任分析的目的而更改。
4)除了上述条款的要求外，主机的其他功能和性能还应符合国家标准GB 28184-2011“消防设备电源监控系统”和GB 25506-2010“ 《消防室通用技术要求》标准。
2引用标准
系统的设计符合以下制造和测试标准：
1) ISO / IEC11801“国际通用布线标准”
2) GB / 50198“监控系统工程技术规范”
3) GB28184-2011“消防设备电源监控系统”
4) GB25506-2010“消防室通用技术要求”
5) GB / T 50314-2006“智能建筑设计标准”
6) GB50016-2006“建筑物防火设计规范”
7) GB50303-2002“建筑电气安装工程施工质量验收规范”
8) JGJ 16-2008“民用建筑电气设计规范”
9) GB50052-2009“电源和配电系统设计规范”
1 0) GB50054-2011“低压配电设计规范”
3个解决方案
3. 1系统结构

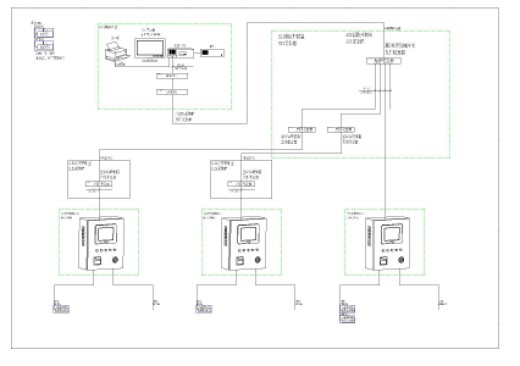

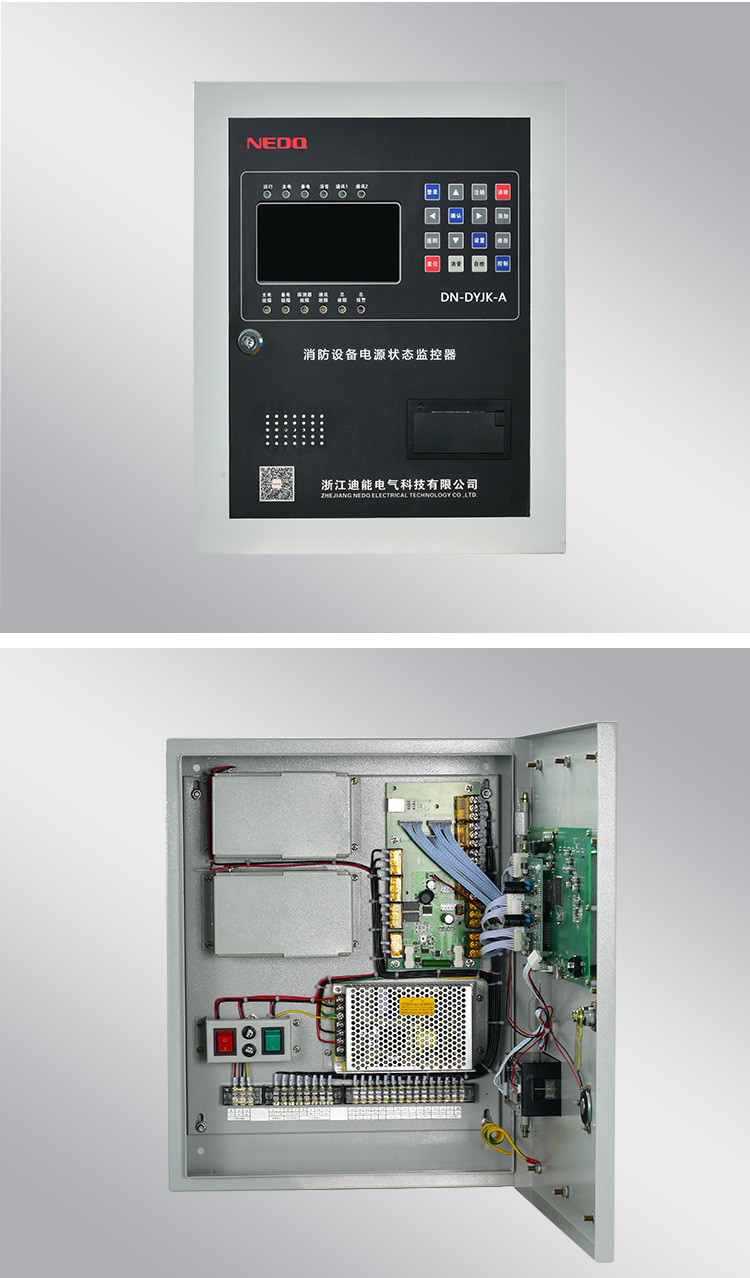

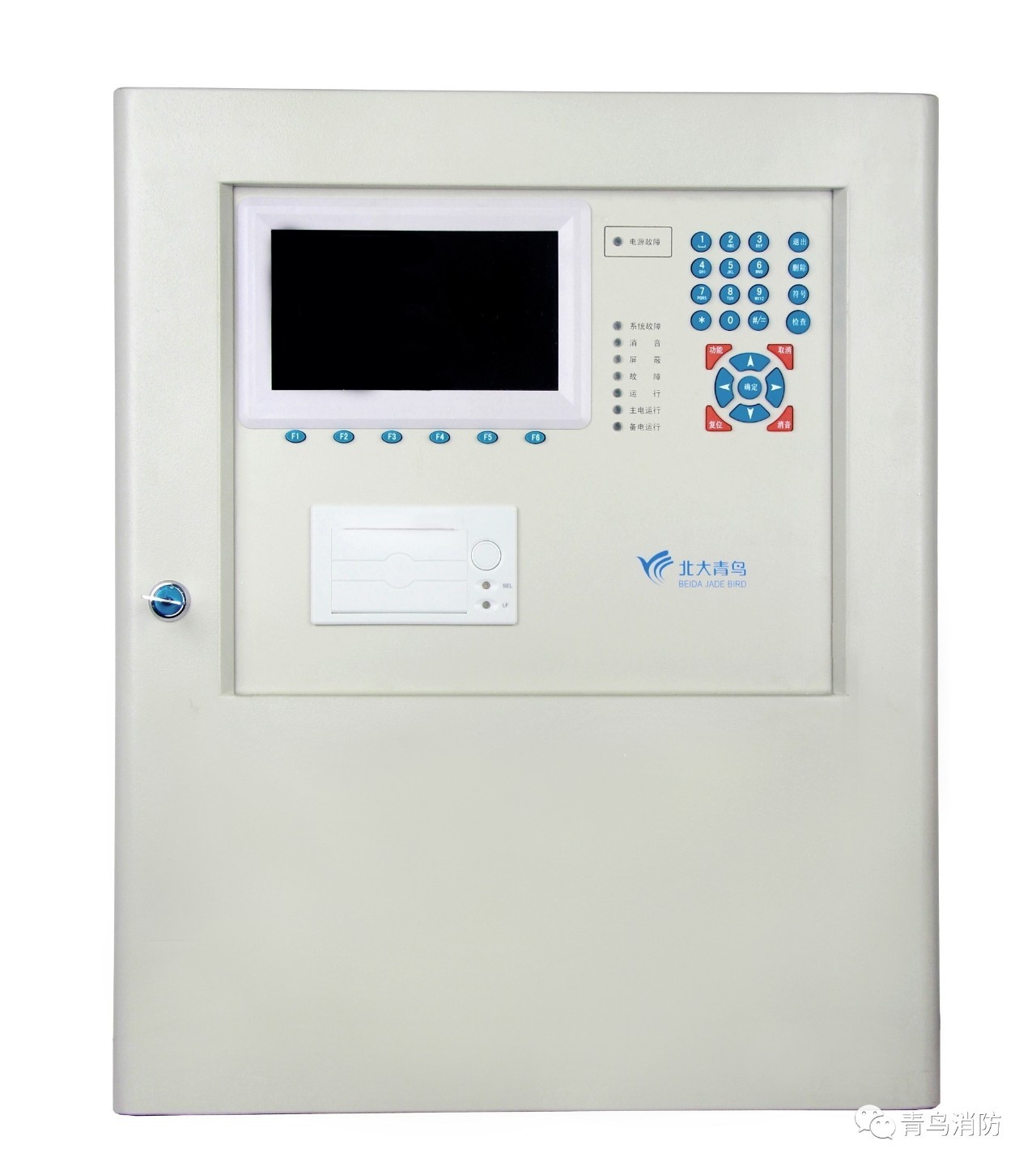

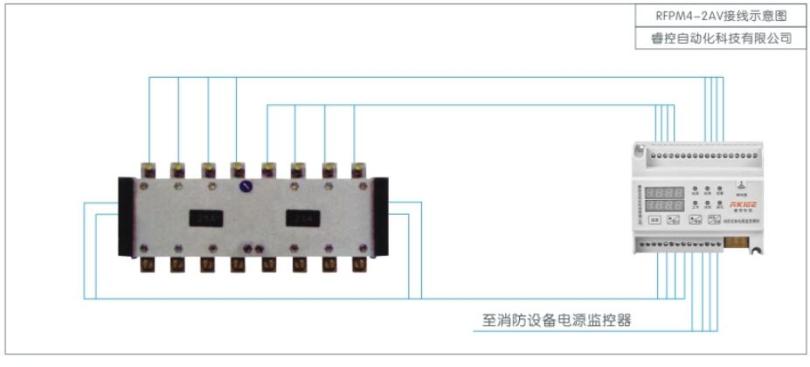

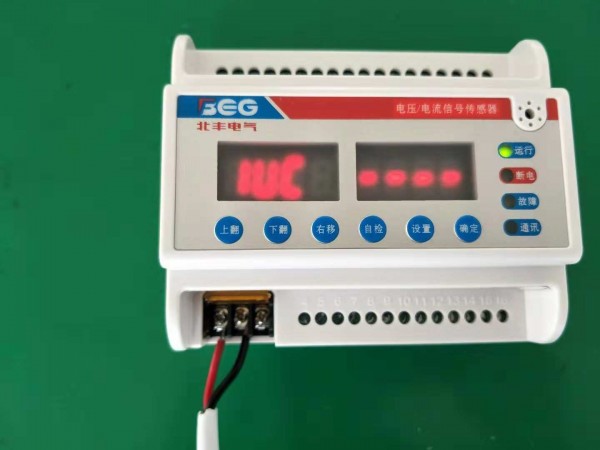

无锡市ISO供气站工程消防设备电源监控系统采用两层网络模式的消防设备电源状态监控器+电压传感器。根据项目的实际需求，消防设备电源监控系统的电压传感器型号为AFPM3-2AV，消防设备电源状态监控器型号为AFPM100 / B。 AFPM100 / B安装在消防室中，现场配电箱中的传感器上连接了4条RS485总线和DC24V电源线，消防电源主机显示图片和文字。系统拓扑显示在右侧
3. 2 AFPM100 / B系统功能
3. 2. 1监视报告功能
1)被监视设备的电源电路开关状态
2)被监视设备的电源工作状态（电压，电流和报告状态信息）
3)警报响应时间：≤100s
4)警报声音信号：可以自动清除，并且在再次输入报告信号时可以重新启动
5)警报信号：红色LED指示灯始终亮起
3. 2. 2控制输出功能
1)部分或所有受监视设备的报告保险丝的远程遥控操作
2)监视器控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A
3. 2. 3故障报告功能
1)显示器与模块之间的连接线（电压/电流信号检测）断开或短路
2)监视主电源欠压（≤80％主电源电流）或缺相（≥110％主电源电流）
3)显示器与其单独电源之间的连接线断开或短路
4)当监视器出现上述故障时，它可以发出与监控报告信号明显不同的声光故障报告信号。
5)故障报告响应时间：≤100s
6)故障报告声音信号：手动清除，当再次输入报告信号时，可以重新启动
7)故障报告光学信号：黄色LED指示灯始终亮起
8)在故障期间，无故障循环的正常运行不会受到影响
3. 2. 4自检功能
1)连接检测：通信线和电源分离线的开路和短路
2)设备自检：手动测试或系统自检
3)自检时间：≤60s
3. 2. 5报告记录功能
1)记录10,000条相关的故障报告信息
2)警报类型：故障类型，发生时间，故障描述
3)警报风暴查询
4)警报日志副本
3. 2. 6复制功能
监视系统可以复制汉字，并且可以复制报告事件和故障事件的时间。
3. 2. 7消音器
如果出现报告或故障警报，监视设备的耳机会发出相应的报告声音以提醒您无锡安装监控，按“静音”按钮以停止发出警报，并且警报的绿灯将变为在。在此期间，员工可以处理相关的故障。一切恢复正常，警报响起。如果发生新的故障，静音指示灯将熄灭，扬声器将再次发出警报。
4结束语
消防设备电源监控系统在确保建筑物的消防设施完好，提高消防安全管理水平，及时发现消防设备故障以及防止火灾发生中起着非常重要的作用。并减少火灾隐患。
该系统不仅为公共消防部门的监督管理和设计施工单位的实际应用提供了技术依据，而且是率先有效增加消防设备故障发生率和隐患的首创技术。建筑火灾，为保护人民生命和国家财产安全发挥了积极作用。消防设备的电源监控系统可以实时监控消防设备的电源。通过测量消防设备电源的电流，电流，开关状态等相关设备电源信息，可以判断电源设备是否开路，短路，过压，欠压等。报告并记录故障信息，例如缺相，缺相和过电流（过载）。该系统可靠，实时，具有数字化，智能化，联网，自动化和连续监控的特点。实时反映被监控设备的电源状态并集中显示，可以有效地防止发生火灾报警时因停电而导致消防设备无法正常工作的困扰情况，并确保消防联动系统的可靠性
参考
[1]。关键词：消防设备电源监控系统，现场应用李丹丹通讯世界。 2017（0 3)
[2]。关键词：消防设备，电源监控系统，设计与应用于志军。通信电源技术。 2016（0 2)
[3]。消防器材电力检测系统的设计与实现[D]。罗志成。湖南大学2016
[4] .GB 28184 －2011，消防设备电源监控系统［S］
