摘要：随着我国经济和建筑业的发展，大型公共建筑在不断减少。这些建筑物的规模也比前几年小得多。因此，这些小型建筑物的消防设施的设计已经成为建筑设计中的难题。本文采用了相关的标准和规范，并结合了多年的消防实践。简要介绍了防火门监控系统，并对设计过程中存在的问题进行了分析。

关键字：防火门；监视系统;防火门监控器；

0简介：

建造防火门意味着它们可以在一定时间内满足耐火稳定性和隔热性的要求。它必须具有耐火性和耐火功能，以将火势控制在合理范围内。这对人员安全疏散和消防人员的抢救工作有帮助。系统的正确设计和安装对于确保防火门在着火时能够隔离并控制火势，确保人员安全疏散起着重要作用。最初简要介绍了防火门的设计和安装。

1防火门监控系统产品的工程应用现状

1. 1防火门监控系统产品标准的当前状态防火门监控系统是专门用于监控安装在建筑物中的常开和常闭防火门的工作状态的监控系统。它是手动火灾报告系统的独立子系统。系统。近年来，防火门监控系统产品已在工程应用中逐步投入使用。为了规范此类产品的生产和制造，2013年7月1日实施了国家标准GB 29364-2012“防火门监控器”。对门监控系统的组成，系统功能做出了相应的规定。组件和检查要求。

1. 2防火门监控系统的组成基于防火门监控系统的工作机制和项目的实际功能要求。国家标准GB 29364-2012《防火门监控器》规定了防火门监控系统的应用。它由防火门监控器，常开防火门电磁释放器，常闭防火门电磁开关和常闭开关组成。防火门电动闭门器。

1. 3防火门监控系统工程设计标准的现状为了有效指导防火门监控系统的工程设计，国家标准GB 50116-2013实施了《自动火灾报警系统设计》。 2014年5月1日。在该规范中，对防火门监控系统的产品选择，系统组成，设置和联动控制要求做出了相应规定。 2014年9月，2014年9月与国家标准GB 50116-2013联合发布的国家建筑标准设计图集14X505-1“手动火灾报告系统设计规范”给出了防火门监控系统的典型工程设计示例。并对该产品系统组件的安装要求供设计人员参考。相关标准和规范的实施为防火门监控系统的工程应用提供了相应的设计依据。

1. 4防火门监控系统产品的现状随着国家相关标准和规范的实施以及工程应用要求的不断加强，目前有许多公司的产品符合国家标准GB 29364-2012 “防火门”的“监控”规定通过了国家消防电子产品质量检验中心的型式检验，并逐步投入实际工程应用。

2防火门监控系统工程设计中的误区与对策

随着防火门监控系统的工程应用，已采取技术措施来改善对防火门性能完整性的监控。目前，在项目的一部分设计环节中，由于设计者对防火门监控系统的工作机理以及相关标准和规范缺乏足够的了解，因此在设计中存在一定的设计错误和一定的缺陷。具体的设计，这会影响系统的效率。播放。

2. 1监视防火门的范围不够

目前，许多工程项目仅监视建筑物中安装的常开防火门，确认火灾后常开防火门已关闭，并接收有关防火门关闭的反馈信号，但不进行监控常闭防火门的关闭状态。

在工程项目中对防火门应用的监督下，作者发现由于闭门器和顺控器的损坏，防火门无法正常关闭的问题更加突出。由于缺乏必要的监控手段，消防安全管理人员无法及时掌握现场存在的问题，导致出现问题的防火门无法及时维修，影响了消防员的防火效能。防火门。

因此，在实际工程设计中，防火门监控系统的监控范围应包括安装在建筑物疏散通道上的所有常开和常闭防火门。

2. 2使用火灾报警控制器或火灾联动控制器

防火门监控器的更换在实际的工程设计中，有一种用防火报警控制器或防火联动控制器替换防火门监控器的现象。

因为还允许实际使用的常闭防火门通过，所以当使用防火报告控制器监视防火门的工作状态时，一旦打开常闭防火门，则防火报告控制器应发送熄灭监督报告声光信号，并且必须手动将此声音报告信号自动静音才能取消，消防室值班人员将继续处理声音报告信号的声音，严重影响值班人员的正常工作。

当打开的常闭防火门关闭时，防火门的故障状态被清除，防火门监控器再次处于正常监控状态，并且故障声音信号被释放。换句话说，根据防火门监控系统的特殊功能要求，确定了有关防火门故障声音信号的国家标准GB 29364-2012“防火门监控器”，这更符合实际工程应用的需求。

根据手动火灾报告系统产品架构的要求，消防联动控制器只能连接到与消防联动控制相关的现场组件。由于常闭防火门的关闭信息不属于防火联动控制的范围，因此防火联动控制器无法连接到用于检测防火门关闭状态的监视模块。

防火门监控器是用于监控建筑物防火门工作状态的特殊系统。其界面显示可以更直观地反映防火门的使用。单一控制功能可以实现对常开防火门的可靠控制。同时，防火门监控器的专有功能越来越符合消防安全管理的实际需求。因此，在实际工程设计中，应选择专用的防火门监控器代替火灾报警控制器或消防联动控制器。

2. 3防火门监控系统的选择不符合消防通道系统的要求

某些工程设计未能根据类型的防火门监控器匹配防火门电磁释放，常闭防火门电磁开关以及常闭防火门电动闭门器和其他现场组件检查报告。 。防火门监控器的性能测试是通过匹配制造商声明的电磁释放，门磁开关或电动闭门器以及其他现场组件来完成的。在防火门监控器产品的型式检查报告中，防火门监控器配备有。所连接的现场组件具有详细说明。

由于不同制造商生产的防火门电磁释放装置，常闭式防火门的磁性开关和常闭式防火门的电动闭门器的电气参数不同，因此在实际项目中将安装未经测试的现场组件影响防火门监控系统运行的可靠性和稳定性。

在某些工程设计中，现场安装了防火门监控器，并在消防控制室中安装了未经测试或技术性能不符合国家标准的集中显示设备，以集中显示火灾的工作状态门监控器。国家标准规定，防火门监控器应安装在防火室内。未安装消防室时，应将其安装在值班人员的地方。

因此，在实际的工程设计过程中，无论所选防火门监控系统的系统架构模式如何，都应在防火控制室中安装通过型式检验的防火门监控器，以对所有防火门进行集中监控。 ，并且不能用其他设备代替。

2. 4对连杆控制逻辑编程的误解

某些项目的防火门监控系统的联动控制逻辑程序太复杂。它要求火灾报警控制器和防火门监控器根据特定的通信合同进行通信，并根据火灾探测器的报告确定要关闭的防火门的范围。 ，这给特定项目的实施带来了一定的困难。

当发生火灾警报时，安装在建筑物中的防火门应能够自行关闭。这是防火门监控系统的联动控制逻辑编程的基础。由于建筑物火灾的发展趋势不确定性很大上海监控安装，在确认火灾后，应关闭建筑物中所有常开的防火门，以充分发挥防火门和防火隔离的作用。

因此，在特定防火门系统的联动控制逻辑的设计中，该规范要求在常开防火门所在的防火室中配备两个独立的火灾探测器或一个火灾探测器和一个手动报警器。按钮的报告信号用作常开防火门关闭的联动触发信号。联动启动信号应由火灾报警控制器或联动控制器发出，并且防火门应由联动控制器或防火门监控器控制，以控制防火门关闭。 。同时，疏散通道上每个防火门的打开，关闭或故障状态信号应反馈到防火门监控器。

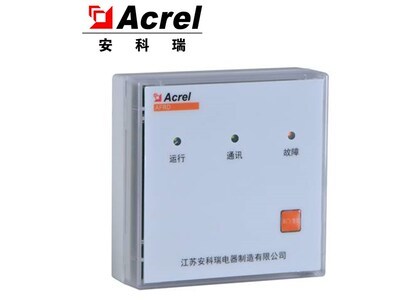

安科瑞AFRD-CK2防火门智能监控系统，双叶防火门监控模块远程控制

3 Ankerui防火门监控系统的介绍和选择

Ankerui AFRD100系列防火门监控系统是Ankerui独立开发的智能系统，集工业估算技术，通信，抗电磁干扰，数学传感技术和工业现场总线控制技术于一体。适用于机场，铁路运输，隧道，旅客运输枢纽，医院，学校，体育馆，展览馆，酒店，商业新市场和其他地方。

3. 1系统结构

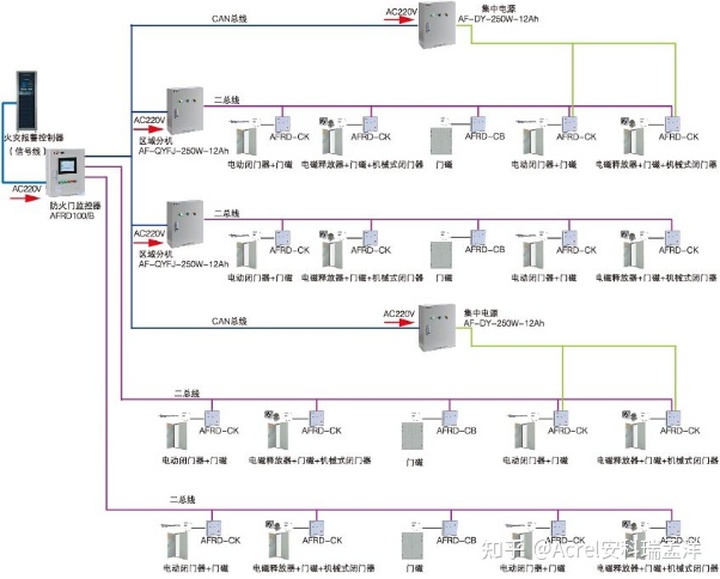

AFRD100防火门监控系统采用AFRD100 / B防火门监控器（主机）+区域扩展+防火门监控模块三层网络模式，具有广泛的应用范围，满足各种环境场景，方便区域管理与监控模块与监控器之间采用两总线通讯，监控器与分机之间采用CAN总线通讯，满足高实时通讯的要求。

AFRD100 / B防火门监控器是AFRD100防火门监控系统的核心。该监控器通过两条总线连接到多个防火门监控终端，以形成分布式防火门监控系统，以监控防火门的工作状态。 24小时实时手动巡逻检查，并在异常状态下向防火门发出故障报告提示。发生火灾时，监控系统会手动关闭常开的防火门，这将节省宝贵的时间进行火灾搜救和人员疏散！

该系统配备了一整套终端设备，即防火门监控模块，电动闭门器，电磁释放器等。该设备结构合理，可靠性高，功能强，维护方便，性价比高，直观系统界面，易于使用。

执行标准：本设备符合国家标准GB 29364-2012“防火门监控器”，GB50116-2013“自动火灾报警系统设计规范”，GB50016-2014“建筑设计防火规范”和公共安全行业的国家标准。标准GA93-2004“防火门关闭器”。

3. 2系统功能

3. 2. 1.监视报告功能

监视器可以接收手动火灾报告系统的信息，并在发生警报时发出声音和视觉警报信号。同时，显示屏指示报告区域，显示报告时间和报告信息，直到显示器自动复位为止。重置后，如果未清除报告信号，警报状态将再次开始。

3. 2. 2.控制输出功能

收到火警手动报告系统的信息时，控制输出保险丝闭合，当报告清除后上海监控安装，控制输出保险丝释放。

3. 2. 3.故障报告功能

通信故障报告：当显示器与所连接的任何监视终端之间发生通信故障，或者监视模块本身发生泄漏或开路故障时，监视屏幕中相应的被监视终端将显示故障提示，并且设备红色的“故障”指示灯将亮起，并发出故障报告声音。

电源故障报告：当主电源或备用电源出现故障时，监视器还会发出听觉和视觉上的故障信号并显示故障信息。您可以进入相应的界面来查看详细信息并消除故障声音。

3. 2. 4.自检功能

设备检测所有状态指示灯，显示屏和扬声器是否正常。

3. 2. 5.记录存储和查询功能

当监视器监视风暴（例如报告或故障）时，监视器可以手动记录风暴的类型，事件的时间，事件发生的区域以及风暴的详细信息，以及可以存储10,000多个风暴记录。监视器可以提供记录查询功能，查询日期可以根据需要自定义。

3. 2. 6.电源开关功能

在紧急状态下，当主电源出现故障（例如水故障，欠压等）时，显示器可以手动切换到备用电源。当主电源恢复为正常电源时，它将自动切换回主电源。显示器在切换过程中保持连续运转。

3. 2. 7.远程控制功能

当监视距离较远时，可以使用区域扩展来扩展通信距离和电源距离，并将监视信息上载到监视器。监视器可以远程监视并重置监视终端。

3. 2. 8.权限管理功能

为了确保监视系统的安全运行，监视软件的操作权限分为五个管理级别，不同级别的操作员具有不同的操作权限。

3. 3 AFRD防火门监控系统设备选择

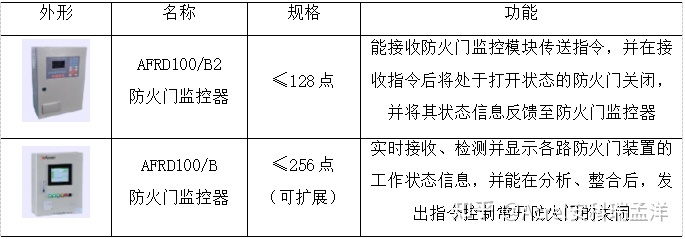

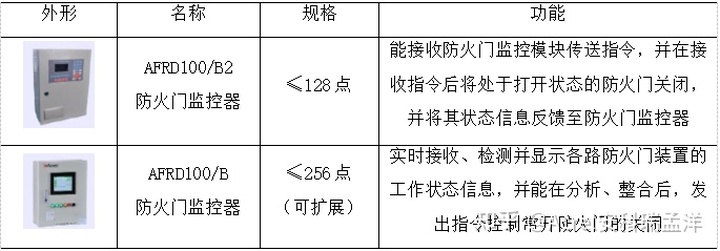

3. 3. 1.防火门监控器

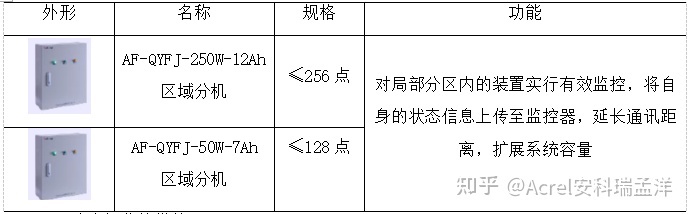

3. 3. 2.区域扩展

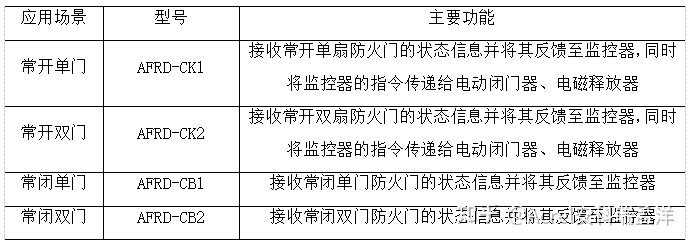

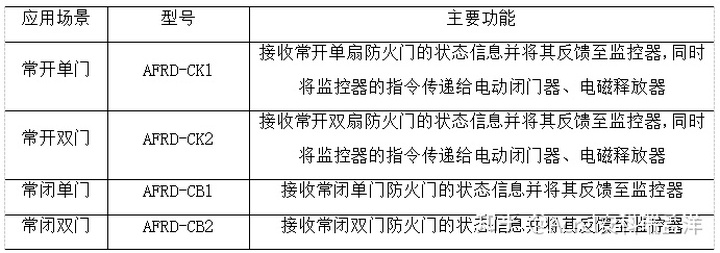

3. 3. 3.防火门监控模块

4结论

随着国家的发展，防火门是建筑物的主要防火设施和防烟设施。发生火灾时，对建筑物的消防安全至关重要。相应的产品仍在不断开发和建立。它是建筑物防火必不可少的防火功能。应对车祸中的防火门及时进行检修，并通过技术加强防火门的防火功能，并监督防火门的工作状态，以防止发生火灾。相对治疗。
