0.前言

配电自动化是一个综合的信息管理系统，集计算机技术，数据传输技术，控制技术，现代化设备和管理于一体。其目的是提高电源的可靠性，提高电能质量，为用户提供优质的服务，降低运营成本，减轻运营商的劳动强度。

随着电网的不断发展，电力负荷的不断下降以及各种新型负荷的不断出现，用户越来越关注电力质量问题，与此同时，对电能质量提出了越来越严格的要求。用户需要越来越多的有效电源监控和管理解决方案来应对上述变化带来的挑战，以实现配电系统的连续，可靠，高效和低功耗运行。本文通过建设克斯达（长春）汽车电器有限公司10KV新建工程的电力监控系统，介绍了电力监控系统在重工鞋厂的应用。

1.项目概述和建设目标

KSD（长春）汽车电器有限公司是一家成立于2011年的美国独资公司，投资方为德国KSD。其总部位于南京。德国Kstar公司成立于1912年，是一家国际跨国公司，在全球拥有16个子公司。它主要为车辆家用电器系统，工业家用电器系统，连接器和检查设备提供解决方案。主要客户包括宝马，宝马，大众汽车和通用汽车等，具有强大的生产和开发能力。贵州航空集团是中国的骨干企业集团之一。其下属的华阳电厂具有军事基础，其技术​​人员和开发水平在国外处于领先地位。上海安公经济发展有限公司是一家具有丰富经验的地方投资公司。

该公司的主要业务范围是开发，制造和销售车辆，家用电器和电子产品。 2005年，公司充分利用了SAP系统，从而实现了KOSTAL集团数据网络在运营，开发，技术，质量，生产和货运方面的全球共享，并且各种业务运营正在逐步实现现代化和国际化。同时，公司通过了TÜVRheinland Technology Co.，Ltd.的ISO900 1、 QS900 0、 VDA 6. 1、 ISO14001和TS16949系统认证。2003年至2012年，该公司被评为连续六年入选“安亭十大企业”。它已多次获得区政府的综合实力奖，并被认证为先进技术企业。 2006年被评为上海市技术中心，2008年获得认可。作为上海市高新技术企业，多项产品技术已获得国家专利。

2.电力监控系统的设计

在监控系统的设计中，有必要充分考虑客户的实际需求，以及电力系统的实际结构，电力系统的实际负载能力等激励因素，然后选择合理监控设备，这将有助于降低系统运行成本。 ，也有利于系统功能的实现。

本项目的电力监控系统可以实现对厂内低压配电电路的实时监控，有利于电力管理。另一方面，电源监控系统除了可以准确指示回路的功耗外，还具有网络通讯等功能，可以与计算机，串行服务器等设备结合使用，及时显示运行情况。工厂中的每个配电回路。状态。当工厂中的电源系统负载超过标准时，电源监控系统可以迅速报告情况并发出语音提示。此外，电力监控系统可以生成统计信息，例如报告，图表等，以便相关人员可以分析工厂各个部分的电力消耗状况，从而使工厂中的电力消耗活动更加安全，从而确保了工厂人员的生命安全。提高业务人员的工作效率。

2. 1系统结构

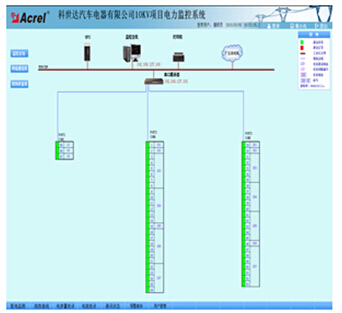

根据新建超市的配电情况，在线检测系统采用分级分布式结构。该系统包括：站控制管理层，网络通信层和现场设备层。系统网络结构如图所示：

站点控制管理人员和计算机管理人员进行人机交互，估计，分析和处理现场收集的各种数据信息以及使用图形，数字显示，声音等方法进行操作的直接窗口反映站点的运行状况。系统的最上部分。它主要由系统软件和必要的硬件设备组成，例如工业级计算机，打印机，UPS电源等。

通信层使用的设备是NPORT5410并行端口服务器。该层是数据信息交换的桥梁。它负责收集，分类和传输现场设备返回的数据信息，同时将主机的各种控制命令传送到现场设备。

现场设备层主要连接到用于检测网络中电阻的各种仪表，并且也是建立配电系统所必需的基本元素。 ABB微机保护，电能表的现场配置，实现高低压回路单相电压，三相电压，频率，功率，四象限电能及其他电阻的检测，保护动作信息；并检查每个断路器的开关状态。

2. 2网络设计

电力监控系统中的网络系统可以及时传输数据并快速传输操作指令，这是实现电力监控系统各种功能的基础。每个现场设备都现场连接到总线，然后所有总线都连接到通信网段，以实现与主机的传输。

2. 3监控系统软件功能设计

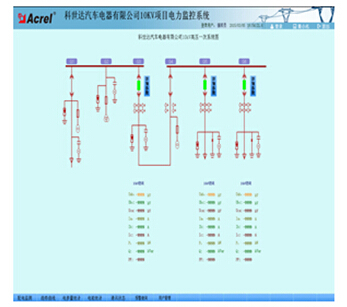

该系统根据客户的实际需求设计，实现了主接线图界面的显示；电热电阻远程测量和电热电阻超限报告；事件记录；系统运行异常检测；故障报告和运行记录；报告查询并复制；主要功能包括系统负载实时，历史曲线，用户权限管理等。

2. 3. 1数据收集和处理

数据采集主要包括模拟量和开关量的采集。模拟量的收集主要是收集线路电流，电流，功率，电能质量，频率等信息，而开关量的收集主要是收集有关电路等设备的工作状态和保护动作的信息。断路器长春监控安装公司，隔离开关，接地开关等。并收集报告信息，例如电源故障保护和操作故障，以实现本地实时显示远程数据。数据处理主要是向用户实时显示所收集的电气热阻，以满足配电监控的自动化和智能化要求。同时，将收集到的数据存储在数据库中以供用户查询。

2. 3. 2个数据记录

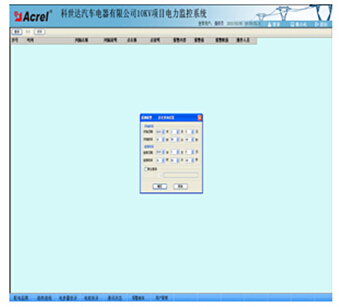

电力监控系统的数据记录功能主要是记录断路器的断开和闭合状态以及保护动作的顺序。它需要系统中足够的存储空间才能长时间记录大量数据信息。和存储。其次，电力监控系统的数据记录功能还包括故障信息的记录，即故障发生时实时电压，实时电流等数据的记录和存储。可以看出，数据记录功能通过记录保护装置的工作状态并记录故障信息，可以准确反映系统中的问题，使工作人员易于解决。

2. 3. 3电源管理

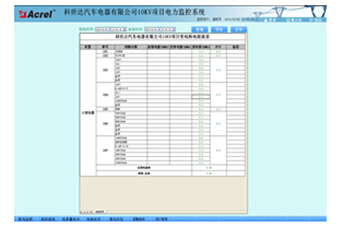

为了监督工厂中每个电路的功耗，系统设计了电能管理报告。该系统收集有功电能，并根据电路名称自动生成每日，每月和每年的报告。报告复制功能可以在一定的时间内按一定的循环查询用电情况，可以帮助物业管理人员构建有效的能耗管理评估系统。能耗是通过系统估算的。

3.在电力供应和配电设计中应用电力监控系统的意义

总而言之，电源监控系统可帮助电源用户提高效率，减少损耗并降低运营成本。只有电力监控系统才能有效地保证电网管理效率，降低电力运行成本。它也已成为电源供应和分配设计中必不可少的部分。重要的一部分。电力监控系统的通讯，故障报告，数据存储和记录功能，使员工在实际工作中更加方便。他们可以通过人机界面直接了解电力系统的运行状态，并可以快速传输操作指令。监控设备的数据传输是通过网络传输来实现的。因此，可以将不同的电源监控系统设计为具有不同的联网形式，以确保可以快速，准确地传输数据信息。另一方面，在电力监控系统在供电配电设计中的应用中，应根据实际情况选择监控设备。通用电源监控系统通常使用具有远程通信长春监控安装公司，远程观察和远程控制等功能的设备，而某些高端电源监控系统则需要选择功能日益完善的智能设备。

在工业建筑物等场所安装电源监控系统，可以实现工厂低压配电电路的实时监控，有利于电源管理。另一方面，电源监控系统除了可以准确指示环路的功耗外，还具有网络通讯等功能，可以与计算机，串行服务器等设备结合使用，以及时显示设备的运行情况。工厂中的每个配电回路。状态，当工厂中电源系统的负载超过标准时，电源监视系统可以快速报告情况并发出语音提示。此外，电力监控系统可以生成统计信息，例如报告，图表等，以便相关人员可以分析工厂各个部分的电力消耗状况，从而使工厂中的电力消耗活动更加安全，从而确保了工厂人员的生命安全。提高员工的工作效率。

参考

[1]“电力测量数字仪器的原理和应用指南”，任志成，周忠，中国电力出版社

[2]“电源监控系统在供电和配电设计中的应用”，高世宏，科技风

作者简介：张晓丽，女，本科。雇主：目前在Ankerui Electric Co.，Ltd.工作。
