南昌市宇瑞暖通空调工程有限公司明帝气源和太阳能中央热水系统设计方案项目名称：江西三鑫医药科技有限公司小榄厂项目内容：12吨热水浴工程设计负责人：设计审查：设计批准：南昌宇瑞暖通工程有限公司电子邮件：联系人：熊仁伟手机：Telex / TEL：0791-88336723 True / FAX：0791-88336723广州明迪航空能源江西总代理南昌宇瑞暖服务信息通工程有限公司办公地址：1高新区：南昌市南京东路988号Lu定家居市场B区空气能热水器展厅2青山湖区：南昌青山湖区，青山湖大道安装公司7号楼1单元502公司网站：南昌市宇瑞暖通空调工程有限公司18第1页，第1章，第2章，第3章，第4章，第5章，第6章，第7章第8章，第9章，第9章10，公司概况¼家用热水机设计方案说明热水系统报价表家用热水系统计算系统说明及其优点明迪空气源热泵与其他厂家产品的优缺点比较空气源热泵热水机组技术性能优势空气源热泵热水机组主要部件配置清单产品制造，安装，检验标准空气源热泵热水机组性能参数表第11章，明迪热泵客户服务承诺第12章，设备验收和调试计划第11章第13章，设备维护计划第14章，热水系统设计示意图公司简介第2页，共18页南昌宇瑞暖通空调工程有限公司企业简介：十二年来，我们一直专注于热泵。
致力于技术与经济的完美结合！专业精神创造品质。合作伙伴的合作使明迪的事业取得了成功。成千上万的用户相信热泵热水技术的领导者！欧洲领先的热泵供暖和游泳池热泵供应商！中国最专业，规模最大的商用热泵热水设备制造商！ Mingdi成立于2001年。它是中国最早从事空气源热泵/地源热泵的研究，开发，生产和销售的公司之一。它也是中国商用热泵热水装置的最大专业制造商，也是欧洲主要的热泵供暖系统。泳池热泵供应商之一，广东省领先的节能企业。 Mingdi商用热泵是在中央空调热泵领域多年生产的基础上，引进美国，欧洲和其他国家的热泵热水制造技术而开发的。使用热泵机组不会对大气环境造成污染，并且能耗极低。它是一种节能环保型产品。第3页（共18页）南昌宇瑞暖通工程有限公司家用热水发生器设计方案说明一、设计标准（1）《建筑给排水设计规范》 GB50015-2003表5. 1. 4冷水计算黑龙江，吉林和内蒙古的所有地区，辽宁，河北，山西的大部分地区，陕西以北的4，宁夏的东部，北京，天津，山东的所有地区，河北，山西的大部分地区和陕西，河北南部，甘肃，宁夏和辽宁南部，青海东部的一小部分和江苏北部，全部是上海和浙江，江西，安徽，江苏，福建北部，湖南多数，湖北东部，河南南部，广东和台湾以及广西的大部分地区，福建和云南的南部，重庆和贵州的全部，四川和云南的大部分，湖南和湖北的西部，陕西和甘肃的7秦岭以南，北部的一小部分广西15-20 10-15 20 15-20 4 10〜15 6〜10地表水温度（℃）地下水温度（℃）2）《给排水施工规范》 3）《给排水设计手册“ 4）业主要求和当地气象条件5）”给排水和供热工程的建筑质量验收的建筑规范“ 二、设计计划（一)，基本客户情况和系统设计要求1、客户的基本情况1) 2)根据客户提供的信息，您的组织需要提供12吨的生活热水。

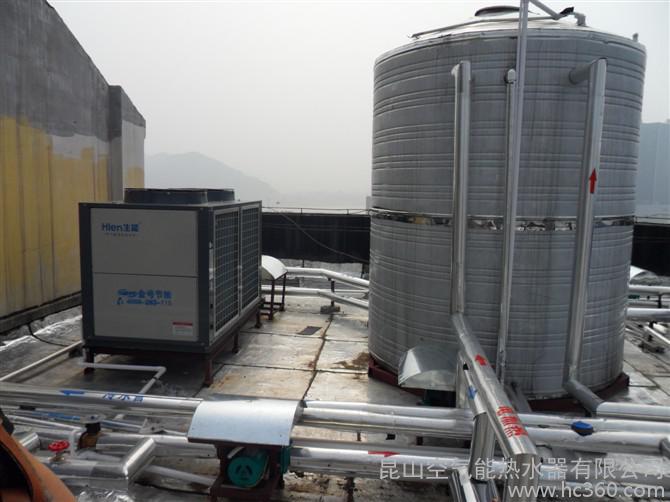

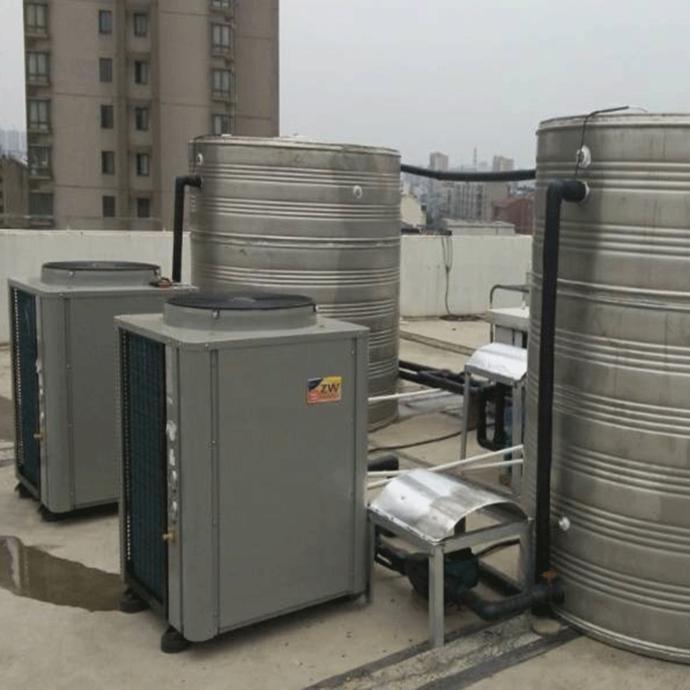

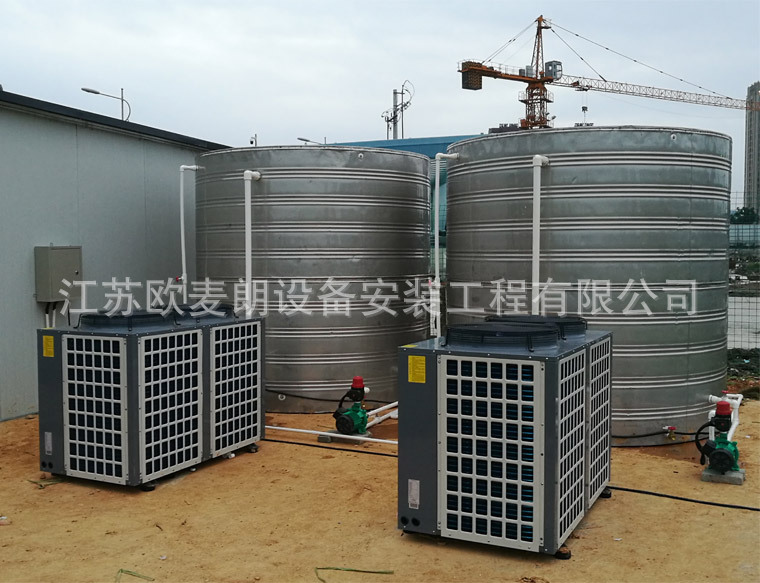

绝热水箱，真空集热管和热泵单元都放在顶层。为了满足主要太阳能项目的建设，要求建筑面积不少于280平方米。第4页，共18页南昌市宇瑞暖通空调工程有限公司2、系统设计要求1)总设计能力：12吨2)用水要求：沐浴水3)供水温度：55℃±5℃ 。 4)系统供暖：主要项目是真空集热管，辅助热源是空气源热泵热水单元。 5)供水系统：恒压供水。 6)冷水的初始计算温度：10℃。 （二)，计划设计计算1、设计日热量消耗Qh = Ld×1000×（tr－tl）= 12T×（55℃－10℃）×1. 163 = 628KW。其中：Ld = 12 Ton -设计每日生活用水量（T）； Tr = 55℃tl = 10℃-计算出的热水温度（℃）；-计算出的冷水温度（℃）； Qh——设计每天的生活用水量KW /天； 1. 163是常数2、热泵热水机组的选择1）每天额定的最大热泵热水机组的最大运行时间设置为15小时2）热泵热水器的每小时热耗=设计每日热耗/设计设备额定值运行时间= 628 KW÷15h = 4 1. 9KW / h。3）根据热水机组性能参数表：MD100D（10 HP）每小时产生3 6. 8KW。
4）只有一个Mingdi品牌的MD100D（10 HP）循环单元可以满足要求。 3、水箱的选择热水储水箱为5吨和7吨不锈钢保温水箱，中间为聚氨酯泡沫保温材料，厚度为50毫米。 4、系统补水控制这套系统补水方法采用上下液位控制操作。 5、系统热水供应供水系统采用变频恒压供水，并用作回水系统。 6、电源，冷热水管道的供应要求。总电源：35KW / 60A，AC380V / 50Hz三相五线制。将组织提供的电源线连接到配电箱的安装位置（具体位置在施工过程中进行协调），并将冷热水管道和回水管道连接到水箱。第5页，共18页南昌宇瑞暖通空调工程有限公司（三），12吨热水项目报价表）太阳能热水辅助空气能系统项目的预算报价如下表所示：序列名称和规格集热器DY-58 -50型24套1Φ58×1800MM玻璃真空管1200Φ58尼龙真空集热管尾座，1200硅胶防尘圈，包括∠4×4国标角钢支架热水储罐（两个圆水保温）：聚氨脂保温外胆：SUS201不锈钢内胆：SUS304-2B不锈钢单位数量单价数量2太阳能主系统1200 4 5. 005400 0. 00M31280 0. 00960 0. 001-2项目（太阳能主系统）总计：￥ 6360 0. 00冷水进口管dn32 PPR热水管3下部循环管dn50 PPR热水管PPR热水管楼上循环管dn50地表热水出水管dn50 PPR热水管道地板：水管配件（三通，三通直通，活接，弯头等），止回阀，过滤器阀，电磁阀，闸阀和其他热水管保温材料使用橡胶和塑料保温地板管路系统一项：200 0. 0045热泵系统管路，管件，阀门（PP-R管）批次180 0. 0080 0. 003-5项（地板管道系统成本）小计：￥ 280 0. 00第6页，共18页南昌宇瑞暖通空调工程有限公司。前言6 7 8 9 10名称和规格工程全自动操作智能控制柜强制循环泵（热泵专用泵）Wilo PH-123E强制循环泵（太阳能专用泵）Wilo PH-253E辅助Plus MD100D（10 HP）空气能源热泵，热水机组，热力设备，供水泵，利奥机组，套组数量1 1 2 1 1单价200 0. 00 150 0. 00 150 0. 00 2200 0. 00 220 0. 00量200 0. 00 150 0. 00 300 0. 00 200 0. 00 220 0. 006-10项目为一组（辅助热源，运行控制，水系统成本）小计：¥2920 0. 00 11 12 13 14电线，电缆和外壳0. 5mm2〜6mm2及各种附件，材料，运输成本，材料提升成本，建筑成本，项目1 1 1 80 0. 00 80 0. 00 350 0. 00 80 0. 00 80 0. 00 350 0. 00批次1 80 0. 00 80 0. 0011-14项目组（其他费用）小计：￥ 590 0. 00 MD100D（10 HP）空气源热泵热水机组技术参数列表项目参数9. 2数字18 3 6. 8 850 1450×760×1060 330≥11DN32额定功率（KW）额定电流，发热量，产水量，单位外形尺寸，单位净重（KG）（A）（KW）（L / H）（MM）循环水流量M3 / H进出水管接口第7页，共18页HVAC Engineering Co.，Ltd. 12吨太阳能+热泵中央热水系统项目成本项目成本序列号项目内容（元）1 2 3 4 5 6 7 8 9太阳能主系统成本管道项目成本地面管道6360 0. 00 280 0. 00 2920 0. 00 80 0. 00 8 0 0. 00 500 0. 00 80 0. 00 10300 0. 00 6180 10918 0. 00（元）辅助加热和控制系统的总材料成本，运输成本，材料提升成本，建筑成本成本，电线，电缆和壳体0. 5mm2〜6mm2项目1-7总计6％税费太阳能+热泵供热水系统项目总成本（资本）：109.1110一百一十一十一万一千一百一十一万一千一百一十一零一千发子弹人民币：10918 0. 00元（含税）。咨询熊先生。 ，热水由客户输送到指定的安装楼层； 2、上面的热水系统报价是用于地板工程； 3、以上是针对常规工程设计和参考报价的。
注意：此报价不包括电源容量增加费，并且所有者需要将电源引向主机。除主机，真空集热管和水泵外，该报价仅供参考。管道和安装费用由现场安装位置确定。该报价不包括用于水箱底部的槽钢或H型钢，业主需要提供安装地点。此报价中的材料成本仅供参考。第18页（共18页）南昌宇瑞暖通工程有限公司系统描述及其优点。太阳能系统的运行说明：1、循环运行：当集热器和水箱之间的温差大于设定值时，温度控制器将循环运行。触点闭合，水泵启动。此时，水泵将水从保温水箱的底部泵送到集热器。集热器加热后，流入保温水箱，即热水箱中的水被循环加热。热量利用率高：采用温差循环方式收集热量，可以保证在恒温条件下进入保温水箱的水为符合使用要求的热水。它可以在不同的气候和使用条件下最大限度地利用太阳能产生的热水；故障率小，运行可靠。 2、电源要求：在施工之前，将与我们的项目经理和您合作，将水和电安装到每层楼的指定通用接口上。 3、太阳能项目的范围：太阳能热水项目是指地面项目。地面工程主要包括集热器，保温水箱，水箱地基，上下循环管，地板冷热水管，循环管和支架等，以及配套的电气工程（电控柜，控制设备，电线等）。由于太阳能系统被设计为全自动，全天候的中央热水供应系统，因此有必要确保稳定的自来水供应。甲方应对此予以保证。
空气能系统操作说明：1、 2、 3、此设计是初步计划，具体取决于现场。热水装置，水箱，真空管集热器等均放置在地板上，或根据现场条件而定。热泵主机和水箱循环加热。主机采用微电脑自动控制，可自动检测水箱温度。水箱温度达到设定值后，将自动停止以最大程度地节约能源。 4、该装置具有完整的保护功能，适应各种恶劣的工作环境，不需要特别的值班人员，并为业主节省了人工成本。此外，主机采用独特的环境加热技术，以确保在各种工作环境中都能正常加热。热水机组第9页，共18页南昌宇瑞暖通空调工程有限公司三、施工说明1、主机库取决于现场。 2.管道和水箱必须绝缘。水箱的保温厚度为50mm，管道的保温厚度应参考相应的规范。 3.施工完成后，必须冲洗管道并进行压力测试，以确保与现有系统对接后能够正常运行。各种热水加热方法的性能比较。项目能效比。运营成本。劳动力成本。环保要求。安全要素。适用区域。超过10年不能防止煤爆炸的油（气）锅炉0. 6〜0. 8高，极高的受限产品是危险和爆炸性的。有管道天然气或石油供应条件。 10-15年的电锅炉（电热水器）≤0. 95极高，低环保和危险电，非常丰富南昌太阳能工程热水工程，超过8年的空气源热水机组≥4. 0低，无绿色，环保保护，安全可靠，无限期不到15年，明迪热水机与其他制造商的优缺点比较明迪其他热水机制造商1.的外壳是由镀锌钢板制成，并喷涂，很漂亮。 1.外壳上喷有冷轧板，很容易生锈，影响酒店的正方形，永不生锈。
2.最成熟的制冷剂R22用于可靠的性能，被广泛使用，并降低了维护成本。使用等级。 2.使用了稳定性差的未成熟混合冷煤。第10页，共18页南昌宇瑞暖通空调工程有限公司3.机组的内部进水管和出水管均为PPR 3.机组的内部进水管和出水管均为镀锌管，易于安装规模大，安全可靠。容易泄漏和老化，影响设备的循环水量。 4.本机的风扇采用顶风式，不受风的影响。 4风扇采用侧吹式。当风向与外部风向相反时，效果很好。 5.蒸发器翅片是关键部件，采用了亲水膜。尽管增加了制造成本，但是在冬天不容易形成霜，并且效果极好。时间长短，影响机组的效果。 5.使用普通散热片，冬天容易结霜，降低了制造成本，但是由于冬天容易结霜，因此对加热效果有很大的影响。 6.可以实现整个系统的集成控制，6.只能控制一个单元，增加了管理难度，降低了管理难度。而且控制点很多，这增加了故障的隐患。 7.目前，公司产品已达到第六代技术。7.目前，大多数制造商只能实现我们公司第三代的先进技术。技术水平。 8.当环境温度为-7℃时，设备的平均能效比8.当环境温度为-7℃时，设备的平均能效比通常为2。 9.我们的产品使用进口的智能除霜芯片，大大提高了加热效率。
1. 2〜1. 8。 9.使用了传统的传统PAD除霜技术。空气源热泵热水机组的性能和技术优势第11页，共18页南昌宇瑞暖通空调工程有限公司·适用范围广，加热时间长。广泛用于旅馆，饭店，工厂，学校，室内温水游泳池，浴室，医院，住宅，建筑工地及其他相关场所。全年24小时不间断地提供热水。 ·独特的宽气候区设计，使产品适应性强，在较低的环境温度下也能很好地加热。 ·严格按照国家标准GB / T1843 0. 2-2001生产，效率高，能耗低，输出功率与输入功率之比可达到4. 0以上在15°C的环境温度下。 ·易于安装和使用本机不受环境条件的限制，不需要专门的机房。该装置具有内置的水泵，连接到水管和电源，可以投入使用。也可以使用现成的管网直接替换锅炉。由于该单元由处理器控制，因此无需专门人员进行监督，并且操作简便。 ·环境保护与安全性与煤炭，燃气，石油和电热锅相比，该产品节省了能源，改善了生态环境，提高了消防安全性。没有锅炉和压力容器事故的隐患。 ·优秀的组件采用世界一流品牌的高效涡旋压缩机，使用寿命长，能效高，噪音低，可靠性强。制冷系统等主要配件均选自国内外一流的零部件。高效的同轴换热器确保了装置的高性能比，独特的聚氨酯泡沫保温技术的应用使效果更好。
该装置可根据用户的选择提供不锈钢面板，外观大方且永不生锈。 ·模块化组合设计单位容量可根据需要自由组合不同容量的模块，满足不同用户的个性化需求。中央微处理控制系统将根据设定的参数不断跟踪水箱水温的变化，以实现机组能量的全自动调节，最终达到节能的目的。第12页，共18页南昌宇瑞暖通空调工程有限公司·智能控制，无需值班。该单元配备了用于过热和过热的自动保护装置，以及具有高压和低压，过压，缺相，反相，延迟启动，过载，电动机过热等多重保护的高性能中央微处理器。使设备运行更加可靠。同时，该单元具有故障自诊断功能和运行状态参数监视功能，方便维护。 ·占地面积小，可放置在屋顶，阳台，庭院上，可与建筑物有机结合；占地面积比燃煤，燃油和燃气锅炉小很多倍。 ·先进的测试方法采用国内一流的焓差性能实验室来测试机组性能·控制连接的灵活性由于热泵控制采用BUS总线控制技术，每条主机控制线的连接是完全即插即用的，因此单元组合非常方便和灵活。控制功能齐全，多保护单元控制系统可根据实际负荷要求提供匹配功能。当容量需求为零时，设备将自动停止并自动恢复运行。它还具有智能快速除霜，实时故障监控，信息保留和远程诊断功能，并可以实现机组的防冻保护，运行模式和系统过载控制功能，以确保机组高效运行。可以根据用户需求实现多种控制方法。住宅给水机组线路控制器的网络化，本地化控制系统是单独控制的，集中式控制器是本地控制的，还是PC网络是集中式的。图中显示了网络化和本地化的控制系统。
控制系统采用BUS通讯技术，通讯距离可达2000米，最多可控制16个生活用水单元，并可连接到互联网。第13页（共18页）南昌宇瑞暖通工程有限公司产品制造，安装，检验标准代码GB / T 1843 0. 2-2001 GB_T21362-2008 ARI 550 / 590-1998 ASME JB / T 6917-1998 IEC 335- 1：1991 GB / T 242 3. 17-1993 GB / T 9237-1988 GB 9237-2001 GB 4208-1993 GB / T 522 6. 1-1996 GB / T 13306-1991 GB / T 13384- 1992 GB 9237 JB 4329-86 JB / T 4330-1999 JB 4329-86，附录A GB / T 1720 GB 470 6. 1-1998 GB 470 6. 1-1998 GB 4343-1995 GB / T 10870标准名称蒸气压缩循环水冷水机组（家用）和类似的冷水（热泵）机组商用或工业用和类似的热泵热水器美标美标制冷设备压力容器国际标准“家用电器和类似电器安全”基本电工电子产品环境试验制冷设备通用技术条件制冷机械制冷系统安全要求n和加热。外壳防护等级/防水等级测试。工业机械，电气设备的机电产品包装的一般技术条件。制冷系统安全性能和气密性测试标准制冷和空调设备噪声确定振动测试标准涂层零件附着力测试冲击测试，机械强度测试，电击保护测试，泄漏电流测试，电气强度测试，接地电阻测试，耐湿性测试，电磁兼容性测试装置测试（测量仪器精度，冷却能力加热测试南昌太阳能工程热水工程，水侧压力损失测试等）第14页，共18页南昌宇瑞暖通空调工程有限公司空气源热泵热水装置技术参数表MD100D = 10P空气能热泵热水器额定功率：9. 2KW加热功率：3 6. 8KW产水量：850L / H额定电压：380V额定频率：50HZ额定电流：18A额定水温：55℃最高水温：60℃压缩机：谷轮机器尺寸：1450 * 760 * 1060㎜水流量：11000L / H接口尺寸㎜：DN32噪音Db：≤60Db蒸发器：高效内螺纹管和亲水铝翅片连接冷凝器：双螺纹铜套热交换器节流阀组件：电子膨胀阀。以上参数的测试条件：干球温度为20°C，湿球温度为15°C，冷水温度为15°C，终止温度为55°C。 Mingdi热泵客户服务承诺一、服务旨在让客户百般安心！ 二、服务承诺1、咨询：接受免费咨询。
2、设计：在业务谈判中免费的设计计划。 3、安装：确保由Mingdi空气热泵资格的安装团队将为您安装。请监督验收并形成完整的客户档案（包括竣工图）以进行归档，以确保后续服务的可行性。 4、投诉：请向制造商的服务电话投诉。根据实际情况，当地服务人员或总部将直接派遣维修人员。第15页（共18页）南昌宇瑞暖通空调工程有限公司的工程师，旨在方便跟踪和评估服务质量：满意时请签名。 5、维护：1)全国各地都有产品服务中心，在接到客户的通知后，它们将在最短的时间内到达现场。在上海地区，制造商将直接派遣高级技术人员到现场进行维护。 2）严格按照相关规定，我们将在保修期内为您提供免费保修，并且可以在保修期内提供有偿的专业维护。 6、备件：在产品服务中心设置备件仓库，方便快捷；在保修期内免费提供。 三、您的权利-服务的基础1、购买明迪热泵产品后，保修期仅在项目通过验收后生效。免费保修期为两年。保修期到期后，可以提供有偿的技术服务维修，并可以以市场上最优惠的价格提供配件。 2、在安装后积极与安装单元合作进行验收。验收后，敦促安装单位填写完整的验收报告（包括竣工图），并要求当地热泵技术人员安装完整的客户档案，以方便后续服务要求：请在提交之前确认实施情况。相关报告签名。
3、服务人员来维修后，请在您的要求得到满足后签名并确认。我公司要求客户服务人员严格按照相关规定对您进行维修，您有权拒绝任何违反相关规定的行为。 4、客户可以获得安装单元，当地技术服务部门和总部技术人员的三重质量保证系统的维护服务，这是真正的无后顾之忧。设备验收和调试计划1、热水系统的调试和试运行1)试运行应满足以下条件。 A.设备主体和辅助设备，管道和电力均已安装，并已正式连接到设备，临时用电禁止试运行。 B.试运行计划已经批准，参与试运行的工程师和工人对该计划很熟悉。主要参与者还应了解南昌裕瑞暖通空调工程有限公司案的内容。 C.试运行所需的能源：水，电；机械，用于测试的标准仪器，专用设备等已交付到现场。 D.所有专业人士，包括试运行的设备和电气设备，均已齐全。 E.设备清洁，环境卫生合格。 2)单机试运行A.检查电压值是否正常，运行纸孔包（控制箱）的模拟运行，检查其控制的电磁阀和水泵是否可以正常运行，并使用专用调试器进行调试。用明迪检查单位压力等。每个参数均在单个系统模拟测试中进行测试，其精度符合相关技术标准的要求。 B.独立主机已开启，运转时方向正确，机组无异常振动，轴承温升不超过80℃，电流，功率，噪声均符合本技术要求。设计和产品手册。
2、多个系统的联合试运行A.对系统中的每个设备进行单独测试之后，将打开整个系统以进行试运行B.系统测试和调整。 C.主要操作设备的噪声测量。 D.测量主机的高压和低压，进水和出水温度，流量和压力。 E.水箱中每小时的温升。 F.确定所有者要求的其他项目和设计。 1)联动装置的试运行时间不得少于8小时，值班人员应负责。 2）合格的噪音指数。 3）在系统的联合测试期间，请仔细记录。如果技术参数超出标准，请迅速找出原因并加以解决。如果当时不方便处理，请写下“问题清单”，并等待共同运输后消除。 3、综合效率测量综合建设完成并投入生产后，可以根据业主的要求进行带生产负荷的综合效率测量。测量项目如下：1）单元性能参数测试和调整。 2）单位噪声的测量。第17页（共18页）南昌宇瑞暖通空调工程有限公司3）要求所有者提供其他测试项目。设备维护和保修计划1、我公司非常重视售后服务和保修工作，并成立了专门的服务团队来负责项目的售后服务。团队负责人：熊仁伟（兼任售后服务部经理）。团队成员：高祥水，徐亮售后服务热线：0771-88336723 2、在保修期内，我公司将派一名技术人员上门服务。具体服务包括：A.拆卸和清洗过滤器除垢剂等，并指导甲方人员清洁水箱。
B。检查设备运行的各种参数，例如进水和出水温度，系统的高压和低压，电流值等.C。检查温度探头的值是否漂移。 D.检查电磁阀是否可以正常打开和关闭。 E.检查电器部件是否正常，温升是否异常。 If there is a problem, our company staff will deal with it on the spot. If it can’t be dealt with, it will bring special spare parts and special tools to the scene to solve it within 2 hours. Our company has set up a warehouse for vulnerable parts, and will be there two hours after receiving the complaint call. For major problems, the factory maintenance engineer will solve the problem within 24 hours. Page 18 of 18
